MẶT BÍCH

Mặt bích là phụ kiện quan trọng trong hệ thống đường ống, được sử dụng để kết nối ống thép với van, máy bơm, thiết bị công nghiệp hoặc các phụ kiện đường ống khác. Nhờ khả năng liên kết chắc chắn bằng bulong và gioăng làm kín, mặt bích giúp quá trình lắp đặt, tháo rời, kiểm tra và bảo trì hệ thống trở nên thuận tiện hơn.

Tại Dương Hoàng Phát, mặt bích được cung cấp với nhiều quy cách, tiêu chuẩn và chủng loại khác nhau, hỗ trợ khách hàng lựa chọn đúng sản phẩm theo kích thước đường ống, áp lực làm việc và yêu cầu kỹ thuật của từng công trình.

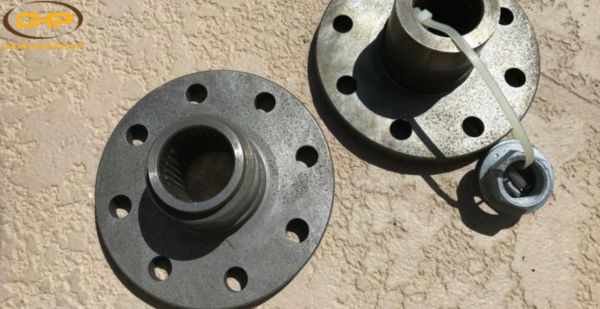

Mặt Bích Là Gì?

Mặt bích là phụ kiện đường ống có dạng phổ biến là hình tròn hoặc hình vuông, được dùng để kết nối hai đoạn ống, liên kết đường ống với van, máy bơm, thiết bị công nghiệp hoặc các phụ kiện khác trong hệ thống. Ngoài chức năng kết nối, một số loại mặt bích như mặt bích mù còn được sử dụng để bịt kín đầu ống, ngăn dòng chảy của nước, khí, dầu hoặc các loại lưu chất khác khi cần cô lập một đoạn đường ống.

Trong thi công hệ thống đường ống, mặt bích là phương pháp kết nối được sử dụng rộng rãi nhờ tính linh hoạt và dễ bảo trì. Thay vì cố định hoàn toàn như mối hàn, kết nối bằng mặt bích thông qua bulong và gioăng làm kín giúp việc tháo lắp, kiểm tra, sửa chữa hoặc thay thế thiết bị diễn ra nhanh chóng hơn.

Xem thêm: Phụ kiện hàn

Các Loại Mặt Bích Phổ Biến Hiện Nay

Mặt bích là phụ kiện đường ống được sử dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, dầu khí, hóa chất, nhà máy, khu công nghiệp và các công trình cơ điện. Tùy theo hình dạng, kiểu bề mặt, phương pháp kết nối và vật liệu sản xuất, mặt bích được chia thành nhiều loại khác nhau để phù hợp với từng điều kiện lắp đặt và yêu cầu kỹ thuật.

Phân Loại Mặt Bích Theo Hình Dạng

Xét theo hình dạng, mặt bích thường có hai dạng phổ biến:

• Mặt bích tròn: Đây là loại được sử dụng phổ biến nhất trong các hệ thống đường ống công nghiệp. Thiết kế dạng tròn giúp phân bổ lực đều quanh mối nối, dễ bắt bulong và phù hợp với nhiều tiêu chuẩn đường ống khác nhau.
• Mặt bích vuông: Ít phổ biến hơn mặt bích tròn, thường được dùng trong một số hệ thống, thiết bị hoặc kết cấu đặc thù theo yêu cầu riêng của công trình.

Phân Loại Mặt Bích Theo Kiểu Bề Mặt

Bề mặt tiếp xúc của mặt bích ảnh hưởng trực tiếp đến khả năng làm kín và độ an toàn của mối nối. Một số kiểu bề mặt thường gặp gồm:

• Mặt bích FF – Flat Face: Có bề mặt phẳng toàn phần, thường dùng trong các hệ thống áp lực thấp hoặc khi kết nối với thiết bị có bề mặt phẳng tương ứng.
• Mặt bích RF – Raised Face: Có phần gờ nhô lên tại khu vực tiếp xúc với gioăng làm kín. Đây là kiểu bề mặt được sử dụng phổ biến trong nhiều hệ thống đường ống nhờ khả năng tạo độ kín tốt hơn.
• Mặt bích RTJ – Ring Type Joint: Có rãnh để lắp vòng đệm kim loại, thường dùng trong các hệ thống áp suất cao, nhiệt độ cao hoặc môi trường yêu cầu độ kín nghiêm ngặt như dầu khí, hóa chất, nhà máy công nghiệp nặng.

Phân Loại Mặt Bích Theo Kiểu Kết Nối

Dựa vào phương pháp liên kết với đường ống, mặt bích có thể được chia thành nhiều loại khác nhau:

• Mặt bích ren: Mặt bích ren có phần ren bên trong để kết nối trực tiếp với đường ống ren mà không cần hàn. Loại này phù hợp với hệ thống áp lực thấp đến trung bình, đường ống nhỏ hoặc những vị trí cần tháo lắp nhanh. Khi sử dụng, cần lựa chọn đúng độ dày thành ống và tiêu chuẩn ren để hạn chế rò rỉ tại mối nối.
• Mặt bích lỏng: Mặt bích lỏng thường được dùng kết hợp với stub end hoặc đoạn ống ngắn được hàn vào đầu ống. Ưu điểm của loại này là có thể xoay chỉnh linh hoạt khi căn lỗ bulong, giúp quá trình lắp đặt và bảo trì thuận tiện hơn. Mặt bích lỏng thường phù hợp với các hệ thống cần tháo lắp thường xuyên hoặc yêu cầu căn chỉnh dễ dàng.
• Mặt bích hàn cổ: Mặt bích hàn cổ có phần cổ dài được hàn trực tiếp với đường ống, giúp phân tán ứng suất tốt và tăng độ chắc chắn cho mối nối. Loại mặt bích này thường được sử dụng trong các hệ thống có áp suất cao, nhiệt độ lớn hoặc những vị trí quan trọng cần kiểm tra chất lượng mối hàn bằng phương pháp siêu âm, chụp ảnh hoặc kiểm tra chuyên dụng.
• Mặt bích hàn trượt: Mặt bích hàn trượt có đường kính trong lớn hơn đường kính ngoài của ống, cho phép ống luồn qua mặt bích trước khi hàn cố định. Loại này có ưu điểm dễ lắp đặt, dễ căn chỉnh và chi phí thi công hợp lý, phù hợp với nhiều hệ thống đường ống công nghiệp thông dụng.
• Mặt bích mù, mặt bích đặc: Mặt bích mù còn được gọi là mặt bích đặc hoặc Blind Flange. Loại này không có lỗ ở giữa, thường dùng để bịt kín đầu ống, chặn dòng chảy hoặc cô lập một đoạn đường ống trong quá trình kiểm tra, bảo trì và thử áp hệ thống.
• Mặt bích hàn bọc đúc: Mặt bích hàn bọc đúc, hay Socket Weld Flange, được thiết kế để đầu ống đưa vào bên trong phần bậc đỡ của mặt bích rồi hàn cố định. Loại này thường dùng cho đường ống kích thước nhỏ, yêu cầu mối nối kín và khả năng chịu áp ổn định.

Xem thêm: Phụ kiện nối rãnh

Phân Loại Mặt Bích Theo Chất Liệu

Ngoài kiểu kết nối, mặt bích còn được phân loại theo vật liệu sản xuất để phù hợp với từng môi trường sử dụng:

• Mặt bích thép: Mặt bích thép là loại được sử dụng phổ biến trong hệ thống cấp thoát nước, khí nén, PCCC, nhà máy và các công trình công nghiệp. Sản phẩm có độ bền cao, khả năng chịu lực tốt và phù hợp với nhiều tiêu chuẩn kỹ thuật khác nhau. Tùy nhu cầu sử dụng, mặt bích thép có thể là thép đen, thép carbon hoặc thép được sơn phủ, mạ kẽm để tăng khả năng chống gỉ.
• Mặt bích inox: Mặt bích inox thường được dùng trong môi trường yêu cầu khả năng chống ăn mòn cao như thực phẩm, dược phẩm, hóa chất, nước sạch, xử lý nước thải hoặc khu vực có độ ẩm lớn. Các loại inox phổ biến gồm inox 304 và inox 316, trong đó inox 316 thường được ưu tiên cho môi trường ăn mòn mạnh hơn.
• Mặt bích nhựa: Mặt bích nhựa thường được dùng trong hệ thống ống PVC, CPVC hoặc các đường ống dẫn nước, nước thải, hóa chất nhẹ. Ưu điểm của loại này là trọng lượng nhẹ, không bị gỉ sét và dễ lắp đặt, tuy nhiên khả năng chịu áp và chịu nhiệt thường thấp hơn mặt bích kim loại.
• Mặt bích đồng: Mặt bích đồng ít phổ biến hơn do chi phí cao, thường được dùng trong một số hệ thống đặc thù cần khả năng chống ăn mòn, dẫn nhiệt hoặc đáp ứng yêu cầu kỹ thuật riêng. Khi sử dụng mặt bích đồng, cần kiểm tra kỹ môi trường lưu chất, áp lực và tiêu chuẩn kết nối để đảm bảo phù hợp.

Xem thêm: Phụ kiện ren

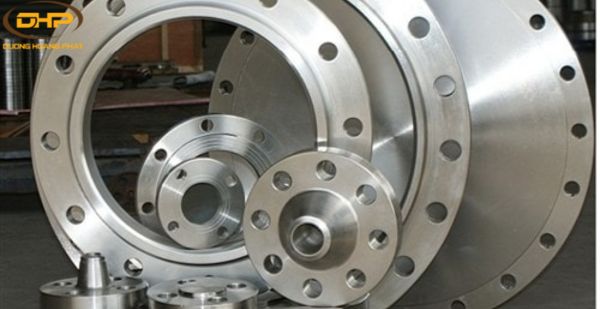

Ưu Điểm Nổi Bật Của Mặt Bích

Mặt bích được sử dụng phổ biến trong các hệ thống đường ống công nghiệp nhờ khả năng kết nối chắc chắn, độ kín tốt và thuận tiện trong quá trình lắp đặt, bảo trì. Đây là phụ kiện quan trọng giúp liên kết đường ống với van, máy bơm, đồng hồ đo, thiết bị công nghiệp hoặc các phụ kiện đường ống khác thông qua bulong và gioăng làm kín.

Một số ưu điểm nổi bật của mặt bích gồm:

• Kết nối linh hoạt nhiều thiết bị: Mặt bích giúp liên kết các đoạn ống, van mặt bích, thiết bị đo lường, máy bơm và phụ kiện đường ống một cách chắc chắn, dễ tháo lắp và phù hợp với nhiều hệ thống khác nhau.
• Đa dạng kích thước và vật liệu: Sản phẩm được sản xuất với nhiều quy cách, đường kính và chất liệu như thép, inox, gang, nhựa hoặc vật liệu chuyên dụng khác.
• Dễ tháo lắp, thuận tiện bảo trì: So với phương pháp hàn cố định, kết nối bằng mặt bích giúp việc kiểm tra, sửa chữa hoặc thay thế thiết bị trở nên đơn giản hơn. Khi cần bảo trì, kỹ thuật viên chỉ cần tháo bulong là có thể tách rời đoạn ống hoặc thiết bị liên quan mà không phải cắt phá toàn bộ hệ thống.
• Đảm bảo độ kín, hạn chế rò rỉ: Khi được lắp đặt đúng kỹ thuật và sử dụng gioăng phù hợp, mặt bích giúp tạo mối nối kín, hạn chế tình trạng rò rỉ lưu chất trong quá trình vận hành.
• Phù hợp với hệ thống chịu tải và rung động: Mặt bích có độ bền cơ học tốt, thích hợp cho các hệ thống đường ống có tải trọng lớn, áp lực cao hoặc thường xuyên chịu rung động. Mối nối chắc chắn giúp hệ thống vận hành ổn định hơn trong thời gian dài.
• Đáp ứng nhiều tiêu chuẩn kỹ thuật: Mặt bích được sản xuất theo nhiều tiêu chuẩn phổ biến như JIS, DIN, BS, ANSI, giúp dễ dàng đồng bộ với đường ống, van, máy bơm và thiết bị công nghiệp trong từng công trình.
• Khả năng chịu áp lực và nhiệt độ tốt: Tùy theo vật liệu và tiêu chuẩn sản xuất, mặt bích có thể đáp ứng nhiều cấp áp khác nhau như PN10, PN16, PN25, PN40, Class 300, Class 900… phù hợp với các hệ thống cấp thoát nước, PCCC, hơi, dầu khí, hóa chất và nhà máy công nghiệp.
• Nhiều kiểu dáng để lựa chọn: Người dùng có thể lựa chọn mặt bích hàn cổ, mặt bích hàn trượt, mặt bích ren, mặt bích mù, mặt bích lỏng hoặc mặt bích hàn bọc đúc tùy theo vị trí lắp đặt, áp lực vận hành và yêu cầu kỹ thuật của hệ thống.

Ứng Dụng Của Mặt Bích Trong Thực Tế

Một số ứng dụng phổ biến của mặt bích gồm:

• Ngành dầu khí, xăng dầu, khí gas: Mặt bích được dùng trong các tuyến ống dẫn dầu, khí, gas, trạm bơm, bồn chứa và hệ thống vận chuyển lưu chất áp lực cao. Nhờ khả năng kết nối chắc chắn bằng bulong và gioăng làm kín, sản phẩm giúp hạn chế rò rỉ và hỗ trợ kiểm tra, bảo trì hệ thống thuận tiện hơn.
• Hệ thống hơi nóng, lò hơi và khí nén: Trong các đường ống dẫn hơi, lò hơi, lò sưởi, khí nén hoặc môi trường có nhiệt độ và áp suất cao, mặt bích giúp liên kết đường ống với van, thiết bị đo, máy bơm và các phụ kiện khác một cách ổn định.
• Hệ thống cấp thoát nước và xử lý nước: Mặt bích được ứng dụng trong đường ống cấp nước sạch, thoát nước, trạm xử lý nước thải, nhà máy nước và hệ thống bơm. Việc sử dụng mặt bích giúp quá trình tháo lắp, thay thế van hoặc bảo trì đường ống diễn ra nhanh chóng hơn.
• Hệ thống phòng cháy chữa cháy PCCC: Trong hệ thống PCCC, mặt bích thường được dùng để kết nối đường ống thép, van PCCC, máy bơm chữa cháy, đồng hồ áp lực và các thiết bị liên quan. Mối nối mặt bích giúp đảm bảo độ kín, chịu áp và hỗ trợ kiểm tra định kỳ dễ dàng.
• Nhà máy sản xuất phân bón, hóa chất: Với các môi trường có lưu chất ăn mòn như axit, kiềm, muối, bazơ hoặc dung dịch hóa chất, mặt bích inox hoặc mặt bích vật liệu chuyên dụng thường được ưu tiên sử dụng nhằm tăng khả năng chống ăn mòn và đảm bảo an toàn vận hành.
• Công trình xây dựng và nhà cao tầng: Mặt bích xuất hiện trong hệ thống cấp thoát nước, PCCC, HVAC, trạm bơm, tầng kỹ thuật và các hệ thống cơ điện của tòa nhà. Sản phẩm giúp kết nối các tuyến ống và thiết bị theo đúng thiết kế kỹ thuật, đồng thời thuận tiện khi cần sửa chữa hoặc thay thế.
• Các vị trí không phù hợp để hàn: Trong một số khu vực có nguy cơ cháy nổ, không gian thi công hạn chế hoặc hệ thống cần tháo lắp thường xuyên, mặt bích là giải pháp kết nối an toàn hơn so với hàn cố định. Người dùng có thể liên kết đường ống bằng bulong, gioăng và mặt bích mà vẫn đảm bảo độ chắc chắn cần thiết.
• Kết nối cơ khí và thiết bị quy mô lớn: Ngoài hệ thống đường ống, mặt bích còn được sử dụng trong một số ứng dụng cơ khí cần liên kết hai bộ phận lớn với nhau, chẳng hạn như kết nối giữa thiết bị, động cơ, hộp số, bơm hoặc các cụm máy công nghiệp.

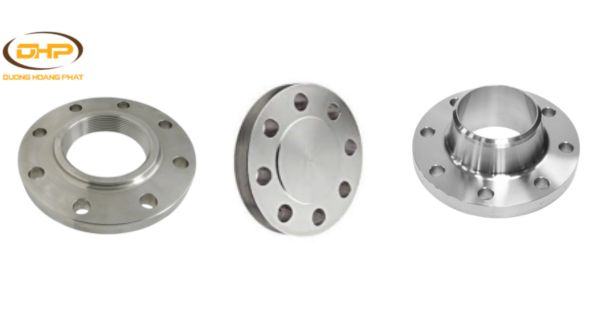

Mua Mặt Bích Thép Tại TPHCM Ở Đâu Uy Tín?

Việc lựa chọn đúng nhà cung cấp mặt bích đóng vai trò quan trọng trong quá trình thi công và vận hành hệ thống đường ống. Một sản phẩm đúng tiêu chuẩn, đúng kích thước và phù hợp với môi trường sử dụng sẽ giúp mối nối chắc chắn, hạn chế rò rỉ và hỗ trợ công trình vận hành ổn định lâu dài.

Tại TPHCM, Dương Hoàng Phát là đơn vị cung cấp mặt bích phục vụ cho nhiều hạng mục như hệ thống cấp thoát nước, PCCC, cơ điện, nhà xưởng, khu công nghiệp và các công trình dân dụng – công nghiệp. Với nguồn hàng đa dạng và đội ngũ tư vấn am hiểu kỹ thuật, Dương Hoàng Phát hỗ trợ khách hàng lựa chọn đúng loại mặt bích theo nhu cầu thực tế của từng công trình.
