Trong hệ thống đường ống sử dụng công nghệ khớp nối rãnh, tê giảm rãnh là một trong những phụ kiện nối rãnh được dùng nhiều nhất để rẽ nhánh từ tuyến ống lớn sang tuyến ống nhỏ. Bài viết dưới đây của Dương Hoàng Phát sẽ tổng hợp đầy đủ kiến thức về định nghĩa, cấu tạo, quy cách kỹ thuật, ứng dụng thực tế và báo giá tê giảm rãnh, giúp bạn tra cứu nhanh trước khi lựa chọn sản phẩm cho công trình.

1. Tê Giảm Rãnh Là Gì?

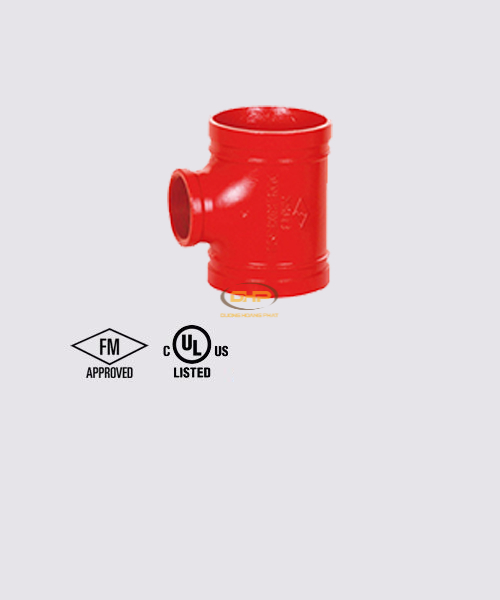

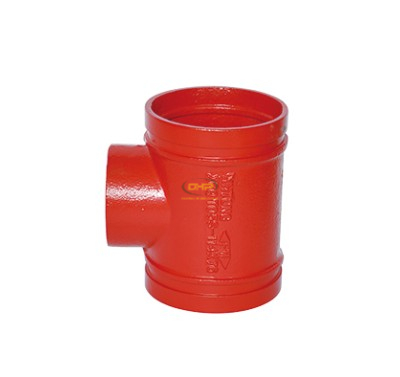

Tê giảm rãnh (hay còn gọi là tê giảm nối rãnh) là phụ kiện đường ống dạng chữ T, dùng để chia tách hoặc gộp dòng chảy từ tuyến ống chính sang một nhánh phụ có đường kính nhỏ hơn. Sản phẩm có ba đầu: hai đầu chính (cùng đường kính với tuyến ống chính) và một đầu nhánh (đường kính nhỏ hơn), tất cả đều được gia công đầu rãnh (groove end) theo biên dạng tiêu chuẩn để kết nối với đường ống thông qua khớp nối rãnh (grooved coupling), thay vì phải hàn hoặc ren như các loại tê truyền thống.

Đây là một trong những loại phụ kiện nối rãnh phổ biến nhất trên thị trường, được ứng dụng rộng rãi trong hệ thống PCCC, HVAC và cấp thoát nước công nghiệp nhờ ưu điểm thi công nhanh, không cần hàn, dễ tháo lắp và bảo trì.

2. Cấu Tạo Của Tê Giảm Rãnh

Tê giảm rãnh có cấu tạo gồm ba bộ phận chính:

• Thân tê (Body): Khối vật liệu chính có dạng chữ T, thường được đúc nguyên khối từ gang dẻo (ductile iron) hoặc gia công từ thép carbon, chịu lực và chịu áp suất của toàn hệ thống.
• Hai đầu chính (Run): Có cùng đường kính với tuyến ống chính, được gia công rãnh (groove) ở mặt ngoài để lắp khớp nối rãnh.
• Đầu nhánh (Branch): Có đường kính nhỏ hơn hai đầu chính, cũng được gia công rãnh tương tự để kết nối với tuyến ống nhánh.

Bề mặt tê giảm rãnh thường được xử lý bằng sơn tĩnh điện epoxy (màu đỏ, phổ biến cho hệ PCCC) hoặc mạ kẽm nhúng nóng, giúp tăng khả năng chống ăn mòn trong quá trình sử dụng lâu dài.

3. Quy Cách Kỹ Thuật Tê Giảm Rãnh

Dưới đây là bảng tổng hợp các thông số kỹ thuật cơ bản của tê giảm rãnh phổ biến trên thị trường:

Lưu ý: Quy cách cụ thể (dung sai kích thước, độ dày thành) có thể khác nhau giữa các nhà sản xuất; nên đối chiếu catalogue kỹ thuật và chứng từ CO, CQ thực tế trước khi đặt hàng số lượng lớn.

4. Tê Giảm Rãnh Thép Và Tê Giảm Rãnh Mạ Kẽm Khác Nhau Thế Nào?

Trên thị trường, tê giảm rãnh được phân chia theo vật liệu và lớp bề mặt hoàn thiện, phổ biến nhất là hai dòng sau:

4.1 Tê giảm rãnh thép

Là dòng sản phẩm được chế tạo từ thép carbon hoặc gang dẻo với bề mặt để thô hoặc sơn phủ epoxy chống gỉ, thường có màu đỏ đặc trưng của phụ kiện PCCC. Tê giảm rãnh thép sơn epoxy phù hợp với hệ thống lắp đặt trong nhà, ít tiếp xúc trực tiếp với độ ẩm cao hoặc môi trường ăn mòn mạnh.

4.2 Tê giảm rãnh mạ kẽm

Là dòng sản phẩm được xử lý bề mặt bằng phương pháp mạ kẽm nhúng nóng (hot-dip galvanizing), tạo lớp bảo vệ chống gỉ sét tốt hơn trong điều kiện ẩm ướt hoặc lắp đặt ngoài trời. Tê giảm rãnh mạ kẽm thường có giá cao hơn dòng sơn epoxy một chút do chi phí xử lý mạ, nhưng đổi lại có tuổi thọ chống ăn mòn tốt hơn trong môi trường khắc nghiệt.

Việc lựa chọn giữa hai dòng này nên dựa trên vị trí lắp đặt thực tế (trong nhà hay ngoài trời) và yêu cầu của bản vẽ thiết kế hoặc hồ sơ nghiệm thu công trình.

5. Tê Giảm Rãnh PCCC: Vì Sao Được Ưu Tiên Sử Dụng?

Trong các hệ thống phòng cháy chữa cháy, đặc biệt là hệ thống sprinkler (đầu phun tự động), tê giảm rãnh PCCC được ưu tiên sử dụng nhờ những lý do sau:

• Thi công nhanh, không sinh nhiệt: Không cần hàn tại công trình nên không phát sinh nguy cơ cháy nổ trong quá trình lắp đặt – yếu tố đặc biệt quan trọng với hệ thống PCCC.
• Đạt chứng chỉ UL/FM: Hai chứng chỉ quốc tế uy tín, thường là yêu cầu bắt buộc trong hồ sơ nghiệm thu hệ thống PCCC tại nhiều công trình, đảm bảo sản phẩm đã qua kiểm định nghiêm ngặt.
• Dễ tháo lắp, bảo trì: Khi cần sửa chữa hoặc mở rộng hệ thống, chỉ cần tháo khớp nối rãnh mà không phải cắt ống, giúp tiết kiệm thời gian và giảm downtime của hệ thống chữa cháy.
• Phù hợp thi công số lượng lớn mối nối: Với các tòa nhà, nhà xưởng có hàng trăm đến hàng nghìn đầu phun sprinkler, việc dùng phụ kiện rãnh giúp rút ngắn đáng kể thời gian thi công so với phương pháp hàn truyền thống.

6. Tê Giảm Rãnh Và Các Loại Phụ Kiện Nối Rãnh Liên Quan

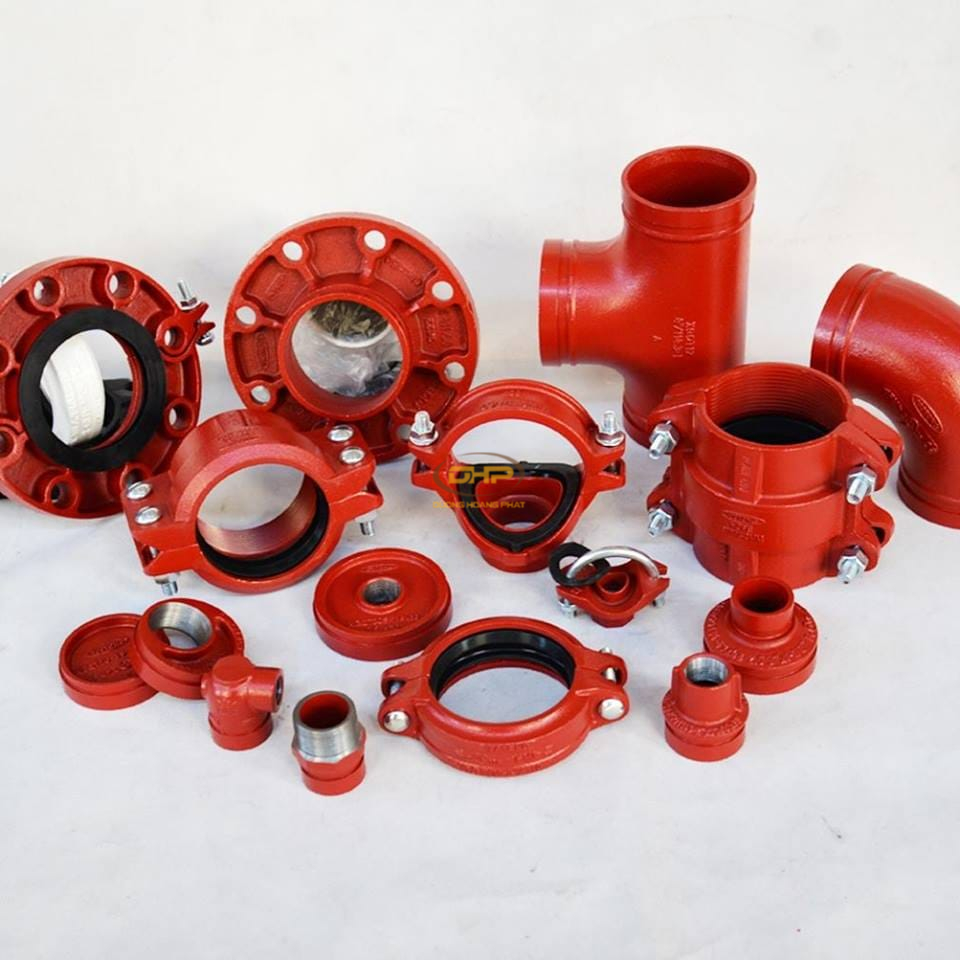

Tê giảm rãnh thường được sử dụng kết hợp với nhiều loại phụ kiện nối rãnh khác trong cùng hệ thống, bao gồm:

• Co rãnh 90 độ, co lơi rãnh 45 độ: Dùng để đổi hướng tuyến ống
• Tê đều rãnh: Dùng khi nhánh rẽ có cùng đường kính với tuyến chính
• Chữ thập nối rãnh: Dùng khi cần chia 3 nhánh từ một điểm
• Mặt bích rãnh (Flange Adapter): Dùng để chuyển đổi từ đầu rãnh sang mặt bích, kết nối với van hoặc thiết bị có mặt bích
• Khớp nối rãnh (Coupling): Bộ phận liên kết trung gian giữa các đầu rãnh, có gioăng cao su làm kín bên trong

Việc nắm rõ hệ sinh thái phụ kiện nối rãnh giúp bạn lên danh sách vật tư đầy đủ, đồng bộ ngay từ giai đoạn lập dự toán, tránh thiếu sót khi thi công.

7. Ai Cần Sử Dụng Tê Giảm Rãnh?

• Kỹ sư thiết kế PCCC, HVAC (M&E): Xác định đúng cấu hình tê giảm rãnh ngay từ bản vẽ shop drawing hệ thống đường ống rãnh.
• Nhà thầu thi công PCCC, cơ điện: Lựa chọn đúng phụ kiện tương thích với hệ khớp nối rãnh đang sử dụng trên công trình.
• Kỹ sư QA/QC: Kiểm tra chứng chỉ và đối chiếu kích thước rãnh trước khi nghiệm thu hệ thống.
• Bộ phận mua hàng, đấu thầu vật tư PCCC: Nắm rõ thông số kỹ thuật để lựa chọn đúng nhà cung cấp đạt tiêu chuẩn cho hồ sơ nghiệm thu.

8. Cách Chọn Tê Giảm Rãnh Phù Hợp Với Công Trình

1. Xác định đường kính tuyến ống chính tại vị trí cần rẽ nhánh, dựa trên bản vẽ thiết kế hoặc đo trực tiếp tại hiện trường.
2. Xác định đường kính nhánh rẽ cần kết nối để chọn đúng cấu hình giảm.
3. Chọn vật liệu và bề mặt phù hợp: Sơn epoxy cho lắp đặt trong nhà, mạ kẽm cho môi trường ẩm ướt hoặc ngoài trời.
4. Kiểm tra yêu cầu chứng chỉ UL/FM nếu công trình cần hồ sơ nghiệm thu PCCC theo tiêu chuẩn quốc tế.
5. Đảm bảo đồng bộ biên dạng rãnh với hệ khớp nối rãnh đang sử dụng trên toàn hệ thống.
6. Liên hệ đơn vị cung cấp uy tín để được tư vấn và xác nhận thông số trước khi đặt hàng.

9. Báo Giá Tê Giảm Rãnh Mới Nhất

Giá tê giảm rãnh phụ thuộc vào kích thước tuyến chính và nhánh giảm, vật liệu (gang dẻo hay thép), bề mặt hoàn thiện (sơn epoxy hay mạ kẽm), có chứng chỉ UL/FM hay không, xuất xứ sản phẩm và số lượng đặt hàng. Nhìn chung, kích thước càng lớn thì giá thành càng cao; tê giảm rãnh mạ kẽm thường có giá nhỉnh hơn dòng sơn epoxy cùng kích thước; và sản phẩm có chứng chỉ UL/FM thường có giá cao hơn hàng không chứng chỉ do yêu cầu kiểm định nghiêm ngặt hơn.

Vì mức giá thay đổi khá nhiều theo từng cấu hình cụ thể, Dương Hoàng Phát khuyến khích khách hàng cung cấp đầy đủ thông số (kích thước tuyến chính, kích thước nhánh, vật liệu, yêu cầu chứng chỉ, số lượng) để nhận được báo giá chính xác và nhanh nhất.

Câu Hỏi Thường Gặp Về Tê Giảm Rãnh

1. Tê giảm nối rãnh có cần thợ hàn khi lắp đặt không?

Không cần. Đây chính là ưu điểm lớn nhất của phụ kiện nối rãnh nói chung — chỉ cần siết khớp nối rãnh bằng bu lông, không cần thiết bị hàn hay thợ có chứng chỉ hàn chuyên dụng.

2. Tê giảm rãnh mạ kẽm có đắt hơn nhiều so với sơn epoxy không?

Mức chênh lệch thường không quá lớn, dao động tùy kích thước và nhà sản xuất, nhưng đổi lại tê giảm rãnh mạ kẽm có khả năng chống ăn mòn tốt hơn trong môi trường ẩm ướt hoặc ngoài trời.

3. Làm sao biết tê giảm rãnh có phù hợp với khớp nối rãnh đang dùng trên công trình không?

Cần đối chiếu biên dạng rãnh (groove profile) và kích thước danh nghĩa giữa tê và khớp nối rãnh. Nên tham khảo catalogue kỹ thuật của nhà sản xuất hoặc nhờ đơn vị cung cấp tư vấn để đảm bảo tương thích tuyệt đối.

4. Phụ kiện nối rãnh có bền hơn phụ kiện hàn không?

Cả hai đều có độ bền tốt nếu thi công đúng kỹ thuật. Phụ kiện nối rãnh có ưu thế về tốc độ thi công và khả năng tháo lắp bảo trì, trong khi phụ kiện hàn thường được đánh giá cao hơn về độ kín khít tuyệt đối trong điều kiện áp lực cực cao hoặc rung động mạnh.
