Mặt Bích BS 4504 RF

Mặt bích BS 4504 RF là loại mặt bích theo tiêu chuẩn Anh (British Standard), có bề mặt kết nối dạng gờ nổi (raised face), được sử dụng rộng rãi trong các hệ thống đường ống cấp thoát nước, PCCC, dầu khí và công nghiệp tại Việt Nam. Dương Hoàng Phát cung cấp đầy đủ mặt bích BS 4504 RF các cấp áp lực, giao hàng nhanh toàn quốc.

Mặt Bích BS 4504 RF là gì?

Mặt bích BS 4504 RF là một loại mặt bích được tiêu chuẩn hóa theo quy chuẩn BS 4504 (British Standard 4504), một tiêu chuẩn của Anh dành cho các mặt bích dùng trong hệ thống đường ống và các thiết bị công nghiệp.

• BS 4504: Đây là tiêu chuẩn của Anh đối với các mặt bích thép sử dụng trong hệ thống đường ống. Tiêu chuẩn này đưa ra các yêu cầu về kích thước, chất liệu và khả năng chịu tải của mặt bích.

• RF: Viết tắt của Raised Face, có nghĩa là "mặt nhô lên". Mặt bích RF có bề mặt được làm nhô lên so với phần còn lại của mặt bích để tăng cường sự tiếp xúc và tạo ra một kết nối kín khi gắn kết với mặt bích đối diện. Đây là kiểu mặt bích phổ biến trong nhiều ứng dụng công nghiệp và đường ống.

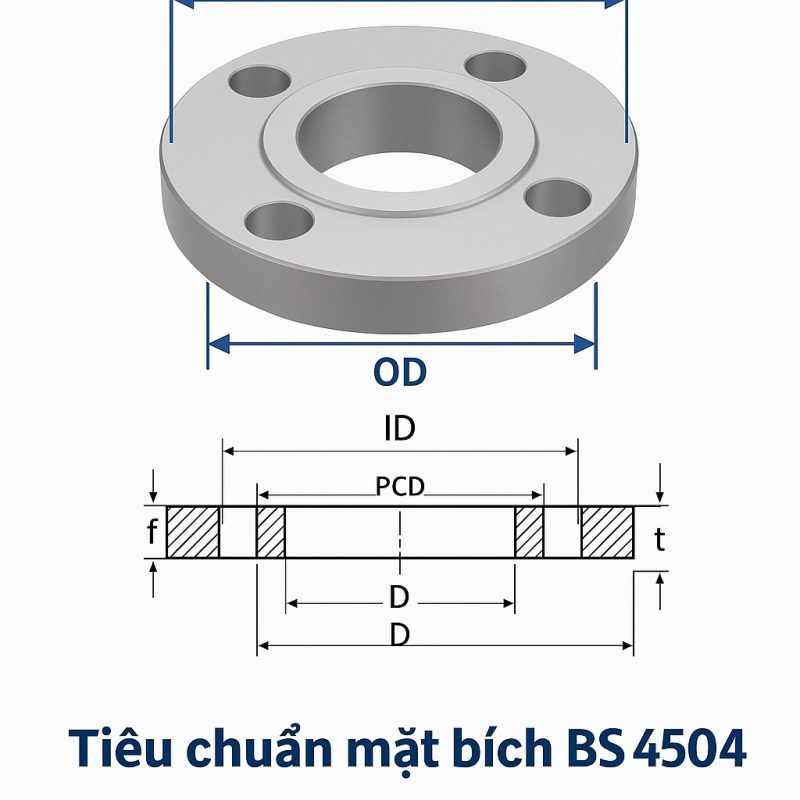

Cấu Tạo Và Đặc Điểm Nhận Diện Mặt Bích BS 4504 RF

Mặt bích BS 4504 RF có cấu tạo cơ bản gồm:

• Thân bích: Dạng đĩa tròn phẳng với độ dày tương ứng theo từng cấp áp lực và kích thước
• Bề mặt gờ nổi (Raised Face): Phần lồi lên ở giữa mặt bích, nơi tiếp xúc trực tiếp với gioăng làm kín, có chiều cao gờ nổi tiêu chuẩn khoảng 1,6mm (đối với PN10-PN16) hoặc cao hơn ở các cấp áp lực lớn hơn
• Vòng lỗ bu lông: Bố trí đối xứng quanh chu vi bích, số lượng và đường kính lỗ bu lông tăng dần theo kích thước và cấp áp lực
• Lỗ tâm (bore): Đường kính lỗ trung tâm tương ứng với đường kính ngoài của ống cần kết nối

Tiêu Chuẩn BS 4504 Flange: Các Cấp Áp Lực Phổ Biến

BS 4504 flange được phân loại theo cấp áp lực danh nghĩa (PN – Pressure Nominal), thể hiện áp suất làm việc tối đa mà mặt bích có thể chịu được ở điều kiện nhiệt độ tiêu chuẩn:

• PN6: Áp suất làm việc tối đa khoảng 6 kgf/cm² (0,6 MPa), kích thước DN10 – DN2000
• PN10: Áp suất làm việc tối đa khoảng 10 kgf/cm² (1,0 MPa), kích thước DN10 – DN2000, phổ biến cho hệ thống cấp nước, PCCC
• PN16: Áp suất làm việc tối đa khoảng 16 kgf/cm² (1,6 MPa), phổ biến cho hệ thống công nghiệp áp lực trung bình đến cao
• PN25: Áp suất làm việc tối đa khoảng 25 kgf/cm² (2,5 MPa), dùng cho hệ thống áp lực cao hơn
• PN40: Áp suất làm việc tối đa khoảng 40 kgf/cm² (4,0 MPa), dùng cho các ứng dụng công nghiệp nặng, dầu khí

Bảng Kích Thước Tham Khảo Mặt Bích BS 4504 RF PN10, PN16

Dưới đây là bảng kích thước tham khảo cho một số size phổ biến, đơn vị tính bằng milimet:

Lưu ý: Bảng trên chỉ mang tính tham khảo cho một số size phổ biến; kích thước đầy đủ và chính xác theo từng cấp PN cần đối chiếu bảng tra tiêu chuẩn BS 4504 đầy đủ hoặc catalogue của nhà sản xuất trước khi đặt hàng hoặc gia công.

Raised Face Flange (RF) Khác Gì So Với Full Face (FF) Và Flat Face (FF)?

Việc lựa chọn kiểu bề mặt cần đồng bộ giữa hai mặt bích được ghép nối với nhau: mặt bích RF nên ghép với mặt bích RF, không nên ghép RF với FF trừ khi có tính toán và gioăng phù hợp, vì có thể gây nứt vỡ đối với vật liệu giòn như gang khi bị nén cục bộ.

Mặt Bích BS 4504 RF Có Những Kiểu Kết Nối Nào?

Tùy theo phương pháp lắp vào đường ống, mặt bích BS 4504 RF có các kiểu phổ biến sau:

• Mặt bích hàn cổ (Weld Neck Flange): Có phần cổ vát để hàn giáp mép với ống, chịu lực tốt nhất, dùng cho hệ thống áp lực cao
• Mặt bích hàn lồng (Slip-on Flange): Ống được lồng vào trong rồi hàn cả hai mặt, phổ biến và kinh tế nhất
• Mặt bích hàn socket (Socket Weld Flange): Dùng cho ống cỡ nhỏ, hàn lồng tương tự phụ kiện hàn lồng
• Mặt bích ren (Threaded Flange): Kết nối bằng ren, không cần hàn, phù hợp đường ống nhỏ hoặc không thể hàn

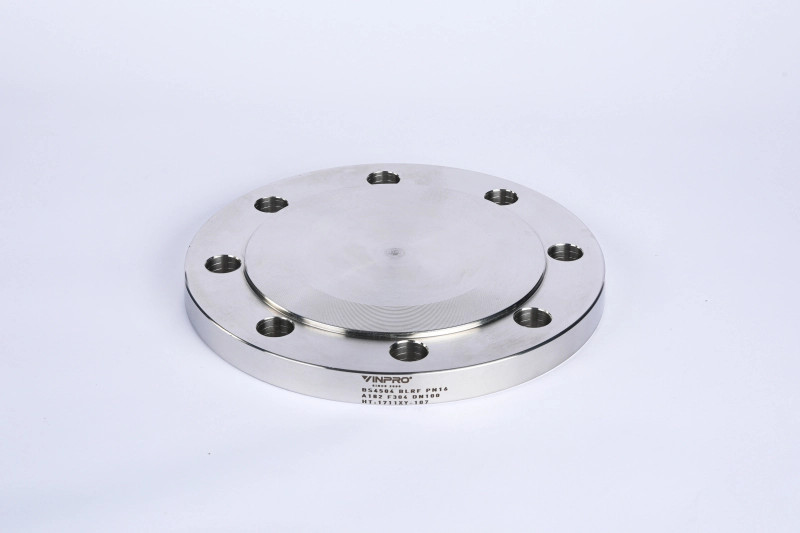

• Mặt bích mù (Blind Flange): Không có lỗ tâm, dùng để bịt kín đầu ống hoặc đầu van

Vật Liệu Chế Tạo Mặt Bích BS 4504 RF

• Thép carbon (A105, SS400, Q235): Phổ biến nhất, chi phí hợp lý, phù hợp đa số ứng dụng công nghiệp thông thường
• Thép hợp kim (A182): Dùng cho ứng dụng nhiệt độ cao hoặc áp lực khắc nghiệt
• Inox (304, 316): Phù hợp môi trường ăn mòn, hóa chất, thực phẩm, dược phẩm

Các chủng loại mặt bích BS4504
Trong tiêu chuẩn BS, người ta phân loại mặt bích thành các chủng loại (code) khác nhau, theo hình dạng và cấu tạo. Tuỳ theo mỗi chủng loại riêng biệt mà sẽ có các phương pháp kết nối khác nhau như: kết nối hàn (hàn cổ, hàn bọc đúc, hàn trượt…), kết nối kiểu côn, kiểu bích mù hay một số kiểu kết nối đặc biệt khác.

♦ Threaded flange – Bích ren: kết nối bằng mối nối ren, dùng cho đường ống áp lực thấp

♦ Welding neck flange – Bích hàn cổ: mặt bích có đầu hàn vát mép chữ V, dùng cho đường ống áp lực cao

♦ Socket weld flange – Bích hàn bọc đúc: kết nối bằng một mối ghép hàn, dùng cho đường ống kích thước nhỏ, áp lực cao

♦ Slip on flange – Bích hàn trượt: khi kết nối sử dụng hai mối hàn, mặt trong và ngoài của mặt bích

♦ Lap joint flange – Bích lỏng: dùng cho đường ống ngắn áp lực thấp (hệ thống nước nóng)

♦ Blind flnage – Bích mù: là loại bích không có lỗ ở giữa, dùng để đóng kín các đầu ống

Ứng dụng của Mặt Bích BS 4504 RF

Mặt bích BS 4504 RF (Raised Face) có nhiều ứng dụng trong các ngành công nghiệp khác nhau, đặc biệt là trong các hệ thống đường ống và thiết bị có yêu cầu về độ kín cao. Dưới đây là một số ứng dụng chính:

1. Hệ thống đường ống công nghiệp:

   • Mặt bích BS 4504 RF thường được sử dụng trong các hệ thống đường ống dẫn nước, khí, dầu, khí đốt, và các chất lỏng khác. Chúng tạo ra các mối nối chắc chắn và kín, giúp ngăn ngừa rò rỉ chất lỏng hay khí trong suốt quá trình vận hành.

2. Ngành công nghiệp dầu khí:

   • Mặt bích này đặc biệt hữu ích trong các hệ thống đường ống của ngành dầu khí, nơi mà việc đảm bảo sự kín đáo tuyệt đối là rất quan trọng để tránh sự rò rỉ của dầu hoặc khí đốt có thể gây ra nguy cơ cháy nổ và ô nhiễm.

3. Nhà máy điện và nhà máy hóa chất:

   • Các hệ thống đường ống trong các nhà máy điện và hóa chất thường yêu cầu sử dụng mặt bích BS 4504 RF để kết nối các thiết bị như nồi hơi, máy bơm, và van. Mặt bích giúp duy trì độ kín trong các môi trường có nhiệt độ và áp suất cao.

4. Hệ thống nước và xử lý nước thải:

   • Mặt bích BS 4504 RF cũng được ứng dụng trong các hệ thống cấp nước, cấp thoát nước, và xử lý nước thải, nơi mà sự chắc chắn và độ kín của các mối nối là rất quan trọng.

5. Hệ thống HVAC:

   • Trong hệ thống điều hòa không khí và thông gió (HVAC), mặt bích BS 4504 RF có thể được sử dụng để kết nối các ống dẫn khí, giúp đảm bảo không có sự rò rỉ trong quá trình vận hành.

6. Máy móc và thiết bị công nghiệp:

   • Mặt bích này cũng thường xuyên được sử dụng trong các máy móc công nghiệp khác, nơi mà cần kết nối giữa các phần tử có thể tháo rời và thay thế hoặc bảo dưỡng.

Cá ch Chọn Mặt Bích BS 4504 RF Phù Hợp

1. Xác định đúng tiêu chuẩn của hệ thống hiện hữu (BS 4504 hay ASME/JIS) để đảm bảo tương thích với van, bơm và mặt bích khác trong hệ thống.
2. Xác định kích thước DN của tuyến ống cần lắp đặt.
3. Xác định cấp áp lực PN dựa trên áp suất làm việc thực tế, nên chọn dư một cấp để đảm bảo an toàn.
4. Chọn kiểu kết nối phù hợp: hàn cổ cho áp lực cao, hàn lồng cho ứng dụng phổ thông, ren cho ống nhỏ, mù cho điểm bịt kín.
5. Chọn vật liệu phù hợp môi chất: thép carbon cho ứng dụng thông thường, inox cho môi trường ăn mòn.
6. Liên hệ đơn vị cung cấp uy tín để được tư vấn và xác nhận thông số trước khi đặt hàng.

Bảng Giá Mặt Bích BS 4504 RF Mới Nhất

Giá mặt bích BS 4504 RF phụ thuộc vào các yếu tố: kích thước DN, cấp áp lực (PN10, PN16, PN25, PN40), vật liệu (thép carbon, hợp kim hay inox 304/316), kiểu kết nối (hàn cổ, hàn lồng, ren, mù) và xuất xứ sản phẩm (Việt Nam, Trung Quốc, Hàn Quốc, Đài Loan...). Nhìn chung, kích thước và cấp áp lực càng lớn thì giá thành càng cao; mặt bích inox luôn có giá cao hơn đáng kể so với thép carbon cùng kích thước.

Vì mức giá thay đổi khá nhiều theo từng cấu hình cụ thể, Dương Hoàng Phát khuyến khích khách hàng cung cấp đầy đủ thông số (kích thước, cấp áp lực, vật liệu, kiểu kết nối, số lượng) để nhận được báo giá chính xác và nhanh nhất.

Câu Hỏi Thường Gặp Về Mặt Bích BS 4504 RF

1. Mặt bích BS 4504 RF có tương thích với mặt bích ASME B16.5 không?

Không hoàn toàn tương thích về kích thước lỗ bu lông và đường kính ngoài giữa hai tiêu chuẩn, dù cùng là kiểu RF. Cần xác nhận đúng tiêu chuẩn của toàn hệ thống (BS hay ASME) trước khi đặt hàng để tránh sai lệch khi lắp ghép.

2. Nên chọn mặt bích RF hay FF cho hệ thống PCCC?

Với hệ thống PCCC dùng vật liệu thép, mặt bích RF là lựa chọn phổ biến và tiêu chuẩn. Chỉ nên dùng FF khi ghép nối với thiết bị hoặc van có mặt bích gang, cần tham khảo khuyến cáo của nhà sản xuất thiết bị.

3. Gờ nổi (Raised Face) có chiều cao bao nhiêu?

Theo tiêu chuẩn phổ biến, chiều cao gờ nổi thường khoảng 1,6mm cho các cấp PN10-PN16, có thể cao hơn ở các cấp áp lực lớn hơn; cần tham khảo bảng thông số cụ thể theo từng cấp PN và kích thước.

4. Mặt bích BS 4504 RF có cần gioăng riêng không?

Có. Cần dùng gioăng làm kín (cao su, PTFE, hoặc vật liệu phù hợp môi chất) đặt giữa hai mặt bích khi lắp ghép để đảm bảo độ kín khít, không lắp trực tiếp mặt bích với mặt bích mà không có gioăng.

Mua Mặt Bích BS 4504 RF Chính Hãng Tại Dương Hoàng Phát

Dương Hoàng Phát cung cấp đầy đủ mặt bích BS 4504 RF các cấp áp lực PN6, PN10, PN16, PN25, PN40, đa dạng kiểu kết nối (hàn cổ, hàn lồng, ren, mù), vật liệu thép carbon và inox 304/316, kích thước từ DN15 đến DN600. Hàng có sẵn số lượng lớn, đầy đủ chứng từ CO, CQ, giao hàng nhanh toàn quốc. Đội ngũ kỹ thuật sẵn sàng tư vấn miễn phí, giúp khách hàng chọn đúng cấu hình sản phẩm phù hợp với hệ thống.

Liên hệ ngay hotline 0916 02 86 86 – 0962 68 55 68 để được tư vấn và báo giá mặt bích BS 4504 RF nhanh nhất trong 30 phút.
