Khớp Nối Mềm Inox Là Gì? Phân Loại, Thông Số Kỹ Thuật Và Ứng Dụng

Khớp nối mềm inox là một trong những phụ kiện đường ống quan trọng, giúp hệ thống công nghiệp vận hành ổn định trước rung động, giãn nở nhiệt và sai lệch lắp đặt. Vậy khớp nối mềm inox là gì, có những loại nào và thông số kỹ thuật ra sao? Bài viết pillar dưới đây của Dương Hoàng Phát sẽ tổng hợp đầy đủ kiến thức bạn cần trước khi lựa chọn sản phẩm cho công trình.

1. Khớp Nối Mềm Inox Là Gì?

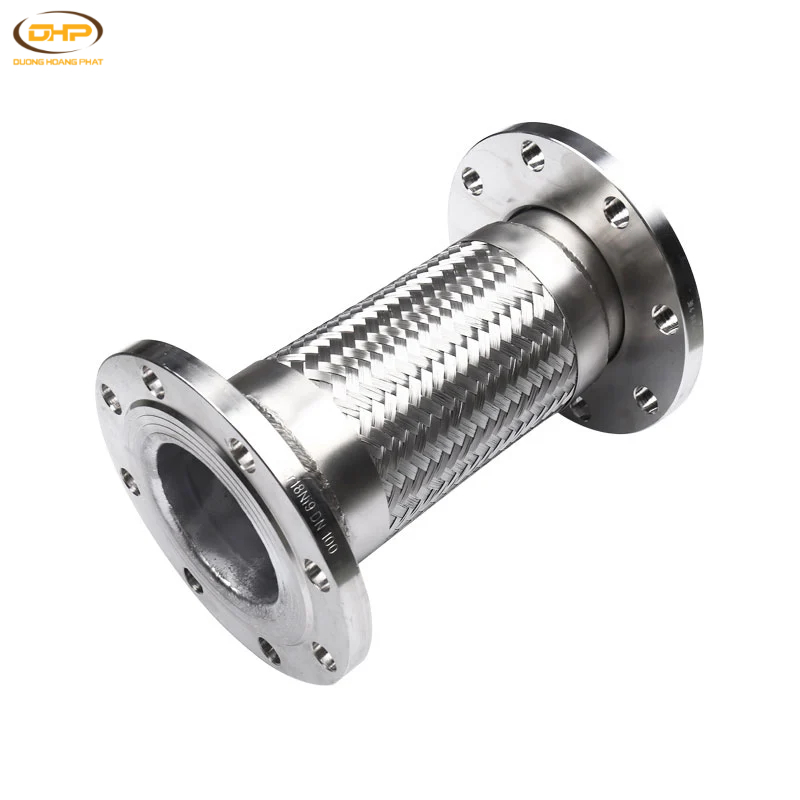

Khớp nối mềm inox (flexible joint inox, còn được gọi là khớp giãn nở inox, khớp chống rung inox, ống nối mềm inox) là loại phụ kiện đường ống được chế tạo hoàn toàn từ thép không gỉ, có khả năng uốn cong, co giãn và hấp thụ rung động cơ học. Sản phẩm được lắp xen giữa hai đoạn ống, giữa bơm, máy nén hoặc thiết bị cơ khí với hệ thống đường ống, nhằm giảm rung động, giảm tiếng ồn, bù trừ giãn nở nhiệt và triệt tiêu sai lệch lắp đặt.

Khác với khớp nối mềm cao su, khớp nối mềm inox có ưu thế vượt trội về khả năng chịu nhiệt độ cao, chịu áp lực lớn, chống ăn mòn và ít bị lão hóa theo thời gian, nên thường được lựa chọn cho các hệ thống công nghiệp có điều kiện vận hành khắc nghiệt hơn.

Cấu tạo cơ bản của khớp nối mềm inox:

• Ống ruột gà (Bellows): Phần thân dạng ống lượn sóng, chế tạo từ inox 304, 316 hoặc 321, có khả năng đàn hồi, uốn cong linh hoạt.
• Lớp lưới bện (Braided Layer): Bọc bên ngoài ống ruột gà, gồm một hoặc hai lớp thép không gỉ đan chặt, giúp tăng khả năng chịu áp lực và chống nổ.
• Đầu kết nối (End Fittings): Có thể là mặt bích, đầu ren hoặc đầu hàn, tùy theo yêu cầu lắp đặt của hệ thống.

2. Phân Loại Khớp Nối Mềm Inox Phổ Biến Hiện Nay

Khớp nối mềm inox được phân loại theo nhiều tiêu chí khác nhau: theo mác vật liệu, theo kiểu kết nối và theo tính năng chuyên biệt. Dưới đây là các cách phân loại thường gặp trên thị trường.

2.1 Phân loại theo mác inox: Khớp nối mềm inox 304 và inox 316

Khớp nối mềm inox 304 là dòng phổ biến nhất, có mức giá hợp lý, khả năng chịu nhiệt và chống ăn mòn tốt trong điều kiện thông thường. Phù hợp với môi trường nước sạch, khí nén, hơi bão hòa nhẹ và các ứng dụng công nghiệp phổ thông như cấp thoát nước, HVAC, PCCC.

Khớp nối mềm inox 316 được bổ sung nguyên tố Molypden (Mo) trong thành phần hợp kim, giúp tăng cường khả năng chống ăn mòn rỗ, đặc biệt phù hợp với môi trường nước biển, hóa chất có tính ăn mòn mạnh, ngành thực phẩm và dược phẩm yêu cầu độ bền cao hơn.

Việc lựa chọn giữa inox 304 và 316 cần dựa trên tính chất môi chất thực tế: nếu chỉ làm việc với nước sạch hoặc khí thông thường, inox 304 là lựa chọn kinh tế; nếu môi trường có hóa chất, độ ẩm mặn hoặc yêu cầu vệ sinh khắt khe, nên ưu tiên inox 316.

2.2 Phân loại theo kiểu kết nối: Khớp nối mềm inox mặt bích, nối ren, đầu hàn

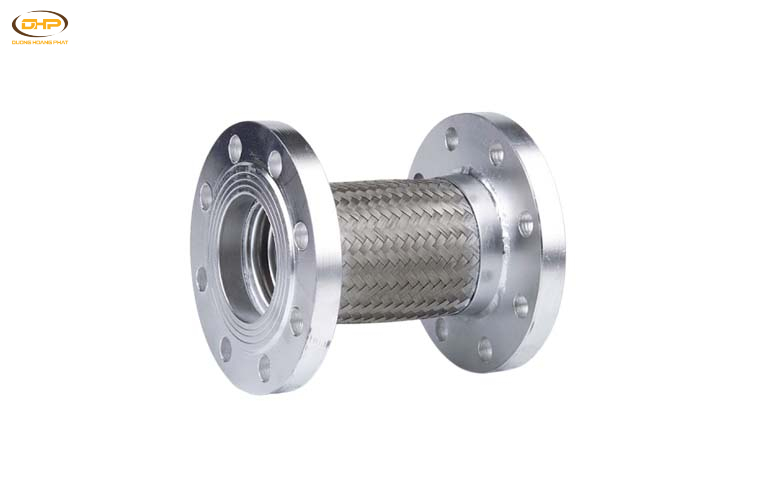

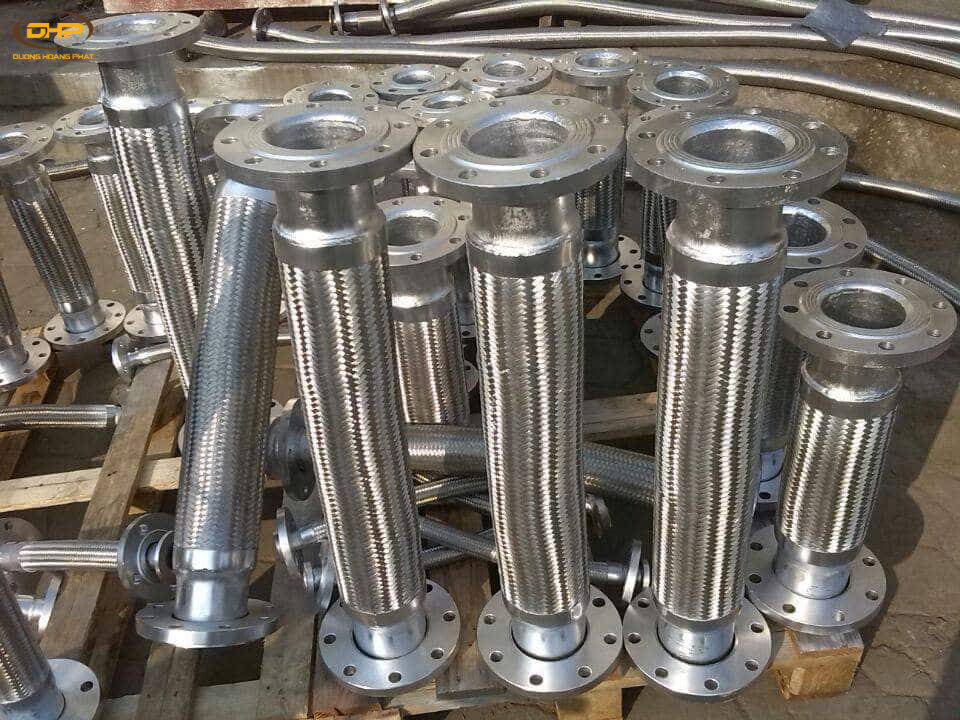

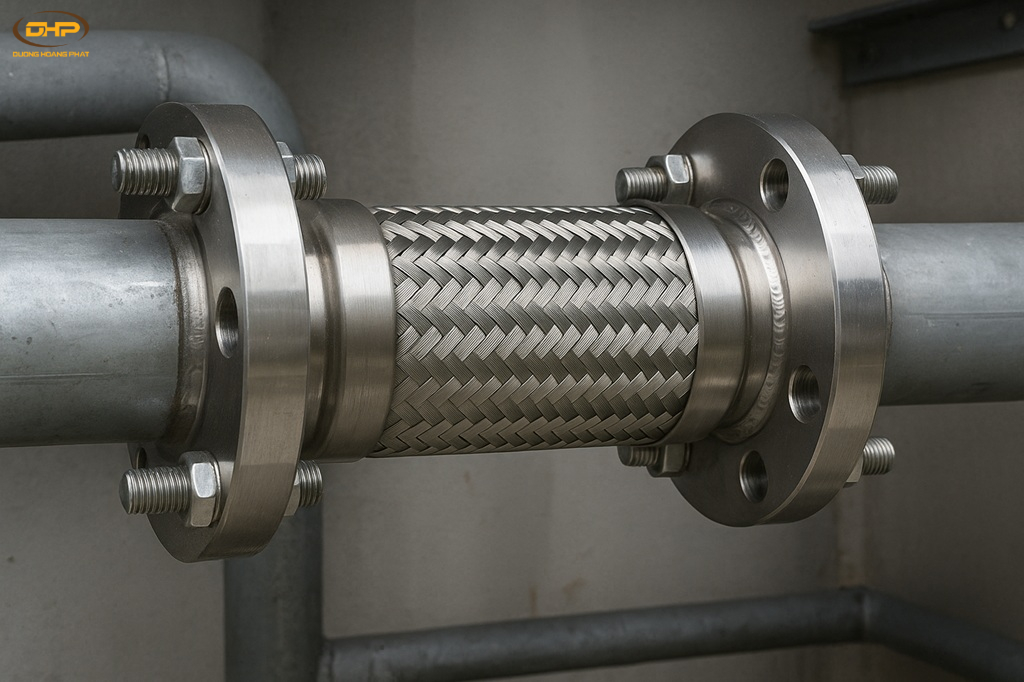

Khớp nối mềm inox mặt bích là dòng thông dụng nhất trong các hệ thống công nghiệp, có hai đầu dạng mặt bích liên kết trực tiếp với mặt bích của đường ống, van hoặc bơm bằng bu lông, theo các tiêu chuẩn phổ biến như JIS, DIN, ANSI, BS. Ưu điểm của khớp nối mềm inox mặt bích là độ kín khít cao, dễ tháo lắp, phù hợp cho các tuyến ống cỡ trung đến lớn cần bảo trì định kỳ.

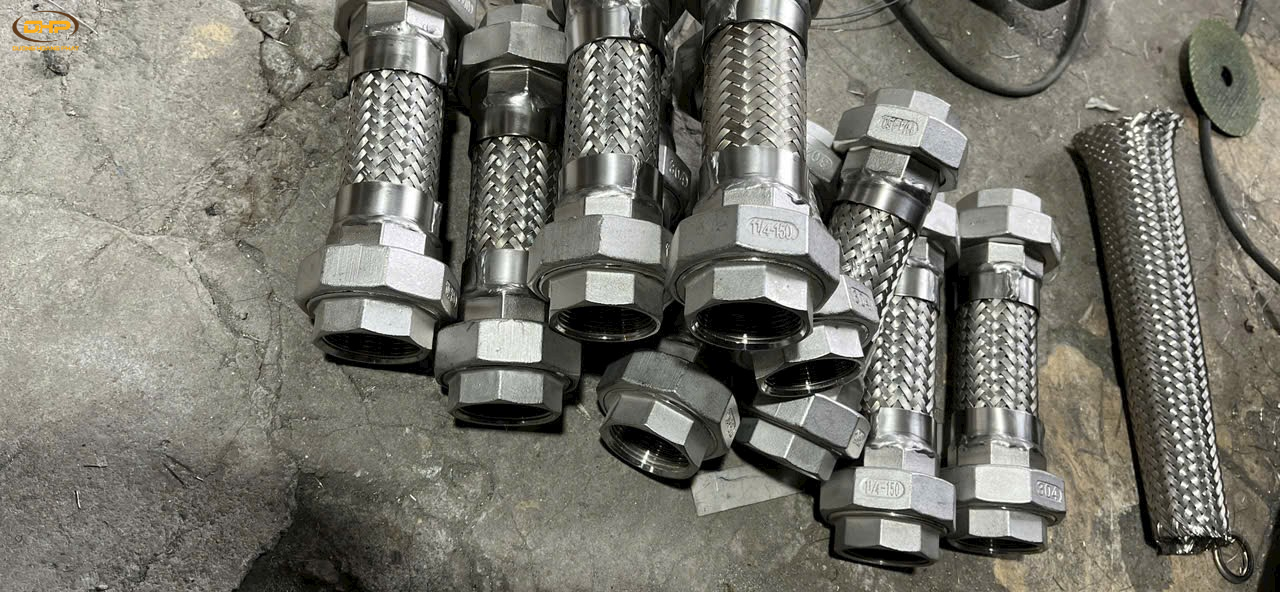

Khớp nối mềm inox nối ren có hai đầu dạng ren (NPT, BSP), phù hợp với đường ống cỡ nhỏ, yêu cầu lắp đặt nhanh, dễ tháo lắp và di chuyển vị trí khi cần thiết, thường dùng trong hệ thống dân dụng hoặc công nghiệp nhẹ.

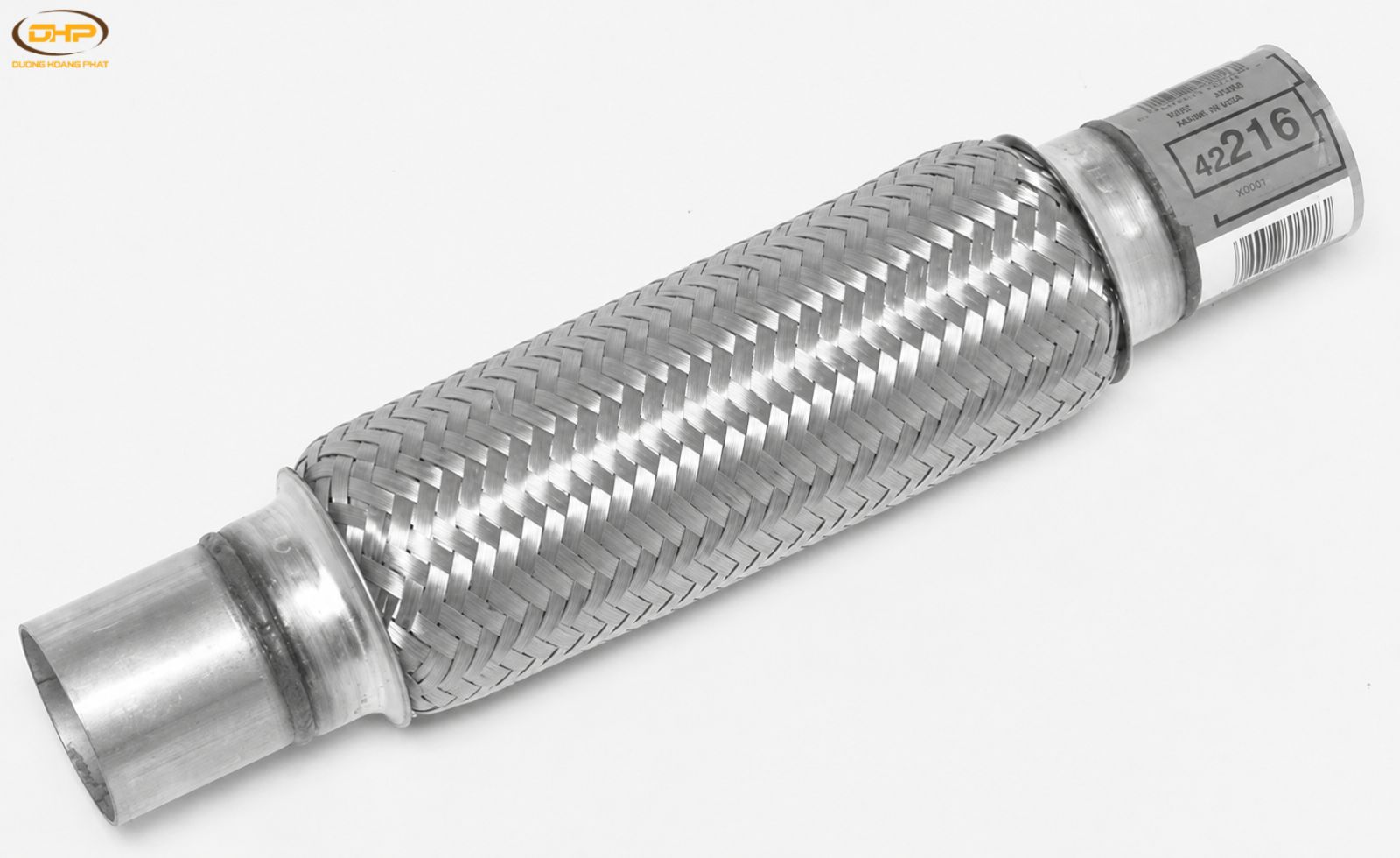

Khớp nối mềm inox đầu hàn được hàn trực tiếp vào đường ống chính, phù hợp với các hệ thống yêu cầu độ kín tuyệt đối, áp lực cao hoặc không có mặt bích sẵn có trên tuyến ống.

2.3 Phân loại theo tính năng: Khớp nối mềm inox chịu nhiệt

Bên cạnh việc phân loại theo vật liệu và kiểu kết nối, thị trường còn có dòng khớp nối mềm inox chịu nhiệt được thiết kế chuyên biệt cho các hệ thống vận hành ở nhiệt độ cao như hơi nước, nước nóng công nghiệp, khí nóng và một số loại hóa chất. Dòng sản phẩm này thường sử dụng mác inox 316 hoặc 321, kết hợp kết cấu bellows nhiều lớp để đảm bảo độ bền cơ học và khả năng chịu nhiệt trong thời gian dài mà không bị lão hóa như vật liệu cao su.

3. Thông Số Kỹ Thuật Khớp Nối Mềm Inox

Để lựa chọn đúng sản phẩm, bạn cần nắm rõ các thông số kỹ thuật cơ bản sau:

Lưu ý: Thông số cụ thể có thể thay đổi tùy nhà sản xuất và yêu cầu đặt hàng riêng; nên xác nhận chi tiết với đơn vị cung cấp trước khi lắp đặt.

4. Khớp Nối Mềm Inox Được Ứng Dụng Ở Đâu?

Nhờ khả năng chịu nhiệt, chịu áp lực và chống ăn mòn vượt trội so với khớp nối cao su, khớp nối mềm inox được ứng dụng rộng rãi trong:

• Hệ thống dầu khí, lọc hóa dầu, hóa chất
• Nhà máy nhiệt điện, xi măng, luyện kim, thép
• Hệ thống hơi nước, nước nóng công nghiệp và dân dụng
• Hệ thống cấp thoát nước, PCCC, HVAC
• Ngành thực phẩm, dược phẩm yêu cầu vệ sinh nghiêm ngặt

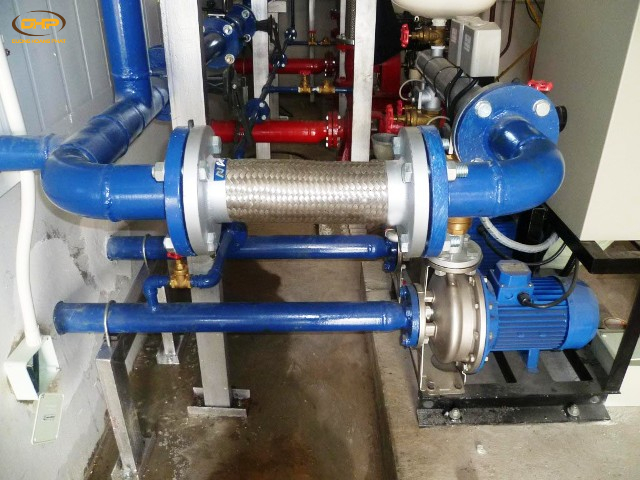

• Đầu hút, đầu đẩy máy bơm, máy nén khí, thiết bị cơ khí
• Hệ thống thủy lực, đóng tàu

Xem thêm >> Khớp Nối Mềm Inox Chịu Nhiệt Dùng Cho Hệ Thống Nước Nóng, Hơi Và Hóa Chất

5. Ai Cần Sử Dụng Khớp Nối Mềm Inox?

• Kỹ sư thiết kế cơ điện (M&E): Cần xác định đúng mác inox, kiểu kết nối và thông số kỹ thuật ngay từ giai đoạn thiết kế hệ thống.
• Chủ đầu tư, nhà thầu công trình công nghiệp nặng: Ưu tiên độ bền và an toàn vận hành lâu dài hơn là chi phí đầu tư ban đầu.
• Kỹ sư vận hành nhà máy hóa chất, nhiệt điện, dầu khí: Cần sản phẩm chịu được điều kiện môi trường khắc nghiệt về nhiệt độ và hóa chất.
• Đơn vị thi công hệ thống lò hơi, nước nóng, PCCC: Cần đảm bảo độ kín khít và an toàn khi nghiệm thu công trình.

6. Cách Lựa Chọn Khớp Nối Mềm Inox Phù Hợp

1. Xác định kích thước DN dựa trên đường kính tuyến ống thực tế cần lắp đặt.
2. Xác định cấp áp lực làm việc (PN) dựa trên áp suất vận hành và áp suất thử của hệ thống, nên chọn dư một cấp để đảm bảo an toàn.
3. Xác định nhiệt độ và tính chất môi chất để chọn đúng mác inox: inox 304 cho môi trường thông thường, inox 316 cho hóa chất, nước biển hoặc yêu cầu chống ăn mòn cao hơn.
4. Chọn kiểu kết nối phù hợp: mặt bích cho hệ thống công nghiệp cần tháo lắp bảo trì, nối ren cho đường ống nhỏ, đầu hàn cho yêu cầu kín tuyệt đối.
5. Xác định số lớp lưới bện cần thiết: hệ thống áp lực cao hoặc rung động mạnh nên chọn loại 2 lớp bện để tăng độ an toàn.
6. Liên hệ đơn vị cung cấp uy tín để được tư vấn kỹ thuật và xác nhận thông số chính xác trước khi đặt hàng.

7. Câu Hỏi Thường Gặp Về Khớp Nối Mềm Inox

1. Khớp nối mềm inox có đắt hơn nhiều so với khớp nối mềm cao su không?

Có. Do chi phí vật liệu inox và gia công phức tạp hơn, khớp nối mềm inox thường có giá cao hơn đáng kể so với khớp nối cao su cùng kích thước, tuy nhiên đổi lại là độ bền và khả năng chịu điều kiện khắc nghiệt tốt hơn nhiều.

2. Nên chọn khớp nối mềm inox 304 hay 316 cho hệ thống nước sạch thông thường?

Với nước sạch sinh hoạt hoặc công nghiệp thông thường, khớp nối mềm inox 304 đã đáp ứng tốt yêu cầu kỹ thuật với chi phí hợp lý, không nhất thiết phải dùng inox 316.

3. Khớp nối mềm inox mặt bích có những tiêu chuẩn nào phổ biến?

Phổ biến nhất là các tiêu chuẩn JIS 10K (Nhật Bản), DIN PN10/PN16 (châu Âu), ANSI 150LB/300LB (Mỹ) và BS (Anh). Cần xác định đúng tiêu chuẩn mặt bích của hệ thống hiện hữu để tránh sai lệch lỗ bu lông khi lắp đặt.

4. Khớp nối mềm inox chịu nhiệt có cần bảo trì đặc biệt không?

Nên kiểm tra định kỳ tại các mối hàn, gioăng làm kín và bề mặt inox để phát hiện sớm dấu hiệu ăn mòn hoặc rò rỉ, đặc biệt với hệ thống vận hành liên tục ở nhiệt độ cao hoặc tiếp xúc hóa chất.

8. Mua Khớp Nối Mềm Inox Chính Hãng Tại Dương Hoàng Phát

Dương Hoàng Phát cung cấp đầy đủ các dòng khớp nối mềm inox 304, 316, kiểu mặt bích, nối ren và đầu hàn, đa dạng kích thước DN, cấp áp lực PN10, PN16, PN25, kể cả dòng khớp nối mềm inox chịu nhiệt chuyên dụng cho hệ thống nước nóng, hơi và hóa chất. Đội ngũ kỹ thuật sẵn sàng tư vấn miễn phí, giúp khách hàng chọn đúng sản phẩm phù hợp với thông số hệ thống, đảm bảo an toàn và tiết kiệm chi phí đầu tư.

Liên hệ ngay Hotline 0916 02 86 86 – 0962 68 55 68 để được tư vấn kỹ thuật và báo giá nhanh trong 30 phút.
