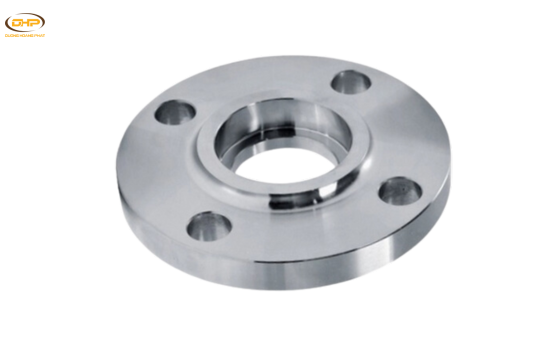

Mặt bích hàn lồng

  • 231
  • Liên hệ

Mặt bích hàn lồng tương tự như mặt bích hàn trượt (Slip-on Flange) trong thiết kế. Nhưng lỗ khoan có gờ để chặn đường ống. Đường kính của lỗ khoan còn lại bằng với đường kính bên trong của ống. Điểm tích cực của điều này là tạo ra một lỗ khoan trơn tru với sự hàn và mài thích hợp.

Điểm trừ của loại mặt bích này là nó có thể đắt hơn so với trượt do gia công phức tạp hơn và chúng có thể ít khả dụng hơn so với trượt do thực tế là nửa dưới của đường kính bên trong phải được thực hiện theo cùng một độ dày với đường ống đang được sử dụng. (bạn phải xác định được độ dày cần thiết). Những mặt bích hàn lồng này ban đầu được phát triển để sử dụng cho các kích thước nhỏ hơn của ống ở mức áp suất cao hơn.

Mặt bích hàn lồng là gì?

Mặt bích hàn lồng tương tự như mặt bích hàn trượt (Slip-on Flange) trong thiết kế. Nhưng lỗ khoan có gờ để chặn đường ống. Đường kính của lỗ khoan còn lại bằng với đường kính bên trong của ống. Điểm tích cực của điều này là tạo ra một lỗ khoan trơn tru với sự hàn và mài thích hợp. Điểm trừ của loại mặt bích này là nó có thể đắt hơn so với trượt do gia công phức tạp hơn và chúng có thể ít khả dụng hơn so với trượt do thực tế là nửa dưới của đường kính bên trong phải được thực hiện theo cùng một độ dày với đường ống đang được sử dụng. (bạn phải xác định được độ dày cần thiết). Những mặt bích hàn lồng này ban đầu được phát triển để sử dụng cho các kích thước nhỏ hơn của ống ở mức áp suất cao hơn.

Thông số tiêu chuẩn mặt bích hàn lồng
Kích thước
1/2″ – 48″ (15NB-1200NB)
Tiêu chuẩn
ANSI B16.5,
ANSI B 16.47 SERIES a & b,
MSS SP44, ASA, API-605, AWWA

Áp suất làm việc
Class150, Class300, Class400, Class600, Class900, Class1500, Class2500
PN6, PN10, PN25, PN40, PN64

Vật liệu của mặt bích
Thép Carbon: ASTM SA / A105 (N), C22.8, ST37.2, A516 GR60 / 70, ASTM SA350 LF2, ASTM SA694 F42 / 46/52/56/60/65
Thép không gỉ: ASTM A182 F304 / 304L / 316 / 316L
Thép hợp kim: ASTM A182 F51 / F53 / F55 / F60, ASTM A182 F1 / F5 / F9 / F11 / F22 / F91

Ứng dụng của mặt bích hàn lồng

Loại phụ kiện mặt bích cổ hàn lồng này hiện đang được ứng dụng rất nhiều trong các công trình, dự án xây dựng lớn, nhỏ khác nhau. Cụ thể là:

  • Sử dụng trong các hệ thống dẫn nước sinh hoạt, xử lý nước thải, nước sạch, dẫn nước công nghiệp, bể bơi, dẫn nước thải dân sinh.
  • Dùng trong các hệ thống sản xuất tại nhà máy xi măng, bột giật, gạch, đá.
  • Dùng trong các nhà máy sản xuất thức ăn chăn nuôi, chế biến gỗ, bao bì.
  • Dùng trong các nghề nghề đóng tàu, hệ thống dẫn nước, xăng, dầu.
  • Dùng trong hệ thống sản xuất thực phẩm, đồ uống hay cho các hệ thống hơi nóng, khí nén,…
