MẶT BÍCH INOX

Mặt bích inox là phụ kiện dùng để kết nối đường ống, van, máy bơm và các thiết bị trong hệ thống công nghiệp. Sản phẩm thường được làm từ inox 201, inox 304 hoặc inox 316, có khả năng chống gỉ sét, chịu ăn mòn, chịu nhiệt và áp lực tốt. Trong bài viết này, Dương Hoàng Phát sẽ giúp quý khách hiểu rõ hơn về đặc điểm, phân loại và ứng dụng thực tế của mặt bích inox.

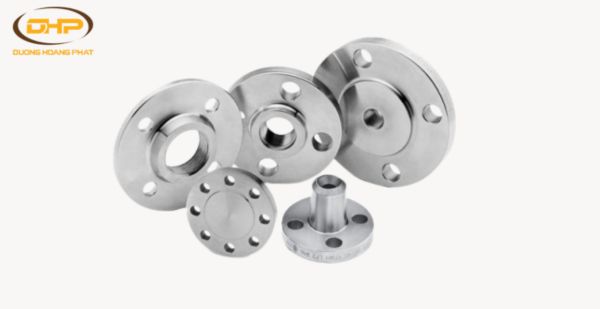

Mặt Bích Inox Là Gì?

Mặt bích inox là phụ kiện quan trọng trong hệ thống đường ống, có chức năng kết nối đường ống với van công nghiệp, máy bơm, thiết bị đo hoặc các đoạn ống với nhau để tạo thành một hệ thống vận hành hoàn chỉnh. Sản phẩm thường được liên kết bằng bu lông, kết hợp với gioăng làm kín hoặc vòng đệm ở giữa hai mặt bích nhằm đảm bảo độ kín khít, hạn chế tình trạng rò rỉ lưu chất trong quá trình sử dụng.

Nhờ thiết kế dễ tháo lắp, mặt bích inox giúp việc kiểm tra, vệ sinh, bảo trì và thay thế thiết bị trở nên thuận tiện hơn. Đây là lựa chọn phù hợp cho các hệ thống cần bảo dưỡng định kỳ như cấp thoát nước, thực phẩm, hóa chất, PCCC, khí nén, hơi nóng và nhiều công trình công nghiệp khác.

Cấu Tạo Của Mặt Bích Inox

Về cơ bản, cấu tạo mặt bích inox gồm các bộ phận chính sau:

• Thân mặt bích: Thân mặt bích là phần chính của sản phẩm, thường có dạng đĩa tròn và được gia công từ inox 201, inox 304 hoặc inox 316. Bộ phận này quyết định phần lớn đến độ bền, khả năng chịu lực và chịu áp suất của mặt bích. Tùy theo từng tiêu chuẩn như JIS, ANSI, DIN… thân mặt bích sẽ có độ dày, kích thước và khả năng làm việc khác nhau.
• Lỗ bu lông: Trên thân mặt bích có các lỗ bu lông được bố trí đều xung quanh. Đây là vị trí dùng để lắp bu lông và đai ốc, giúp cố định hai mặt bích với nhau hoặc liên kết mặt bích với van, máy bơm, thiết bị đường ống. Khi các lỗ bu lông được gia công đúng chuẩn, lực siết sẽ phân bổ đều hơn, hạn chế tình trạng lệch tâm, cong vênh hoặc rò rỉ trong quá trình vận hành.
• Bề mặt làm kín: Bề mặt làm kín là khu vực tiếp xúc trực tiếp với gioăng cao su, gioăng PTFE hoặc các loại gasket chuyên dụng khi lắp đặt. Tùy vào yêu cầu của hệ thống, mặt bích inox có thể được thiết kế dạng mặt phẳng, mặt nâng hoặc mặt rãnh. Bộ phận này đóng vai trò quan trọng trong việc tạo độ kín khít, giúp ngăn lưu chất rò rỉ ra bên ngoài.
• Đường kính trong: Đường kính trong của mặt bích inox được gia công phù hợp với kích thước đường ống hoặc thiết bị cần kết nối. Khi thông số này đúng chuẩn, dòng chảy bên trong hệ thống sẽ ổn định hơn, hạn chế tổn thất áp suất, giảm xoáy dòng và giúp hệ thống vận hành hiệu quả.
• Đường kính ngoài: Đường kính ngoài ảnh hưởng đến không gian lắp đặt, vị trí bố trí lỗ bu lông và độ chắc chắn của toàn bộ liên kết. Thông số này thường được sản xuất theo từng tiêu chuẩn mặt bích cụ thể, giúp sản phẩm dễ dàng đồng bộ với đường ống, van công nghiệp, máy bơm hoặc các thiết bị liên quan.
• Vật liệu chế tạo: Chất liệu inox là yếu tố quan trọng quyết định tuổi thọ và khả năng làm việc của mặt bích. Trong đó, inox 201 thường dùng cho môi trường ít ăn mòn, inox 304 được sử dụng phổ biến nhờ độ bền và khả năng chống gỉ tốt, còn inox 316 phù hợp với môi trường hóa chất, nước biển, hơi nóng hoặc các hệ thống yêu cầu khả năng chống ăn mòn cao.

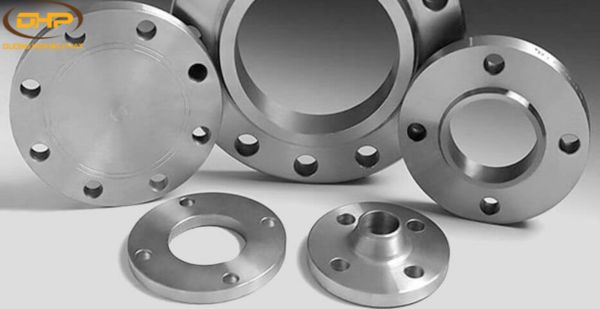

Các Loại Mặt Bích Inox Phổ Biến Hiện Nay

Dưới đây là một số loại mặt bích inox thông dụng được sử dụng nhiều trong các hệ thống đường ống công nghiệp hiện nay.

Mặt bích inox ren

Mặt bích inox ren là loại mặt bích có phần ren được gia công bên trong lỗ tâm, dùng để kết nối trực tiếp với đường ống có ren ngoài. Ưu điểm của loại mặt bích này là lắp đặt nhanh, không cần hàn, dễ tháo lắp và thuận tiện khi sửa chữa hoặc thay thế.

Mặt bích ren inox thường được sử dụng cho các hệ thống áp suất thấp đến trung bình, đường ống có kích thước nhỏ hoặc các vị trí không phù hợp để thi công hàn. Tuy nhiên, loại này không nên dùng cho môi trường có áp suất quá cao, nhiệt độ lớn hoặc hệ thống rung lắc mạnh.

Mặt bích inox hàn trượt

Mặt bích inox hàn trượt, còn gọi là mặt bích Slip On, có đường kính lỗ lớn hơn một chút so với đường kính ngoài của ống. Khi lắp đặt, ống sẽ được luồn qua mặt bích rồi cố định bằng mối hàn ở một hoặc hai phía.

Loại mặt bích này có kết cấu đơn giản, dễ căn chỉnh và chi phí thi công tương đối hợp lý. Mặt bích hàn trượt inox thường được dùng trong hệ thống nước, khí nén, hơi nhẹ, bồn chứa hoặc các tuyến ống có áp suất và nhiệt độ làm việc không quá cao.

Mặt bích inox hàn lồng

Mặt bích inox hàn lồng, hay còn gọi là mặt bích Socket Weld, được thiết kế với phần ổ cắm để đầu ống đưa vào bên trong trước khi hàn cố định bằng mối hàn góc. Kiểu kết nối này giúp mối nối chắc chắn hơn so với dạng ren và phù hợp với các đường ống kích thước nhỏ.

Mặt bích hàn lồng inox thường được ứng dụng trong hệ thống áp suất thấp đến trung bình, các tuyến ống dẫn nước, hơi, khí hoặc môi trường không yêu cầu khả năng chống ăn mòn khe hở quá khắt khe.

Mặt bích inox khớp nối

Mặt bích inox khớp nối, thường gọi là mặt bích Lap Joint, được sử dụng kết hợp với đầu nối Stub End. Điểm nổi bật của loại mặt bích này là có thể xoay tự do quanh đầu ống, giúp việc căn chỉnh lỗ bu lông khi lắp đặt trở nên dễ dàng hơn.

Loại mặt bích này phù hợp với các hệ thống cần tháo lắp, vệ sinh, kiểm tra hoặc bảo trì thường xuyên. Ngoài ra, mặt bích khớp nối inox còn có thể tái sử dụng trong một số trường hợp, giúp tối ưu chi phí cho hệ thống đường ống.

Mặt bích inox mù

Mặt bích inox mù là loại mặt bích có thiết kế đặc, không có lỗ thông ở giữa. Sản phẩm được dùng để bịt kín đầu đường ống, đầu van, bồn chứa hoặc các vị trí chờ trong hệ thống.

Nhờ khả năng ngăn dòng chảy và chịu áp lực tốt, mặt bích mù inox thường được lắp đặt ở những vị trí cần đóng kín tạm thời hoặc lâu dài. Loại này cũng giúp quá trình kiểm tra, bảo trì và mở rộng hệ thống về sau trở nên thuận tiện hơn.

Mặt bích inox cổ hàn

Mặt bích inox cổ hàn, còn gọi là Weld Neck Flange, có phần cổ dài được hàn trực tiếp vào đầu ống bằng mối hàn vát mép. Thiết kế này giúp phân bổ ứng suất tốt, hạn chế rò rỉ và đảm bảo độ bền cho hệ thống làm việc trong điều kiện khắc nghiệt.

Đây là loại mặt bích thường được ưu tiên sử dụng trong hệ thống áp suất cao, nhiệt độ cao, nhiệt độ thấp, đường ống dẫn hóa chất, dầu khí, hơi nóng hoặc các công trình công nghiệp yêu cầu độ an toàn cao.

Mặt bích inox Orifice

Mặt bích inox Orifice là loại mặt bích chuyên dùng trong hệ thống đo lưu lượng chất lỏng, khí hoặc hơi đi qua đường ống. Sản phẩm thường được lắp cùng tấm Orifice Plate và các đầu lấy áp để phục vụ cho thiết bị đo lưu lượng.

Loại mặt bích này thường xuất hiện trong các hệ thống cần kiểm soát lưu lượng chính xác như nhà máy hóa chất, dầu khí, xử lý nước, thực phẩm, dược phẩm và các dây chuyền sản xuất công nghiệp.

Ưu Điểm Nổi Bật Của Mặt Bích Inox

Mặt bích inox được sử dụng rộng rãi trong nhiều hệ thống đường ống nhờ sở hữu độ bền cao, khả năng làm việc ổn định và tính thẩm mỹ tốt. Một số ưu điểm nổi bật của sản phẩm có thể kể đến như:

• Chống gỉ sét và ăn mòn tốt: Nhờ được làm từ inox 201, inox 304 hoặc inox 316, mặt bích inox có khả năng hạn chế oxy hóa, phù hợp với môi trường ẩm ướt, hóa chất, nước sạch, nước thải hoặc dung dịch có tính ăn mòn.
• Độ bền cơ học cao: Sản phẩm có khả năng chịu lực, chịu áp suất và va đập tốt, giúp hệ thống đường ống vận hành ổn định trong thời gian dài.
• Kết nối chắc chắn, kín khít: Mặt bích inox được liên kết với đường ống, van công nghiệp hoặc thiết bị bằng bu lông, đai ốc và gioăng làm kín, giúp hạn chế rò rỉ lưu chất trong quá trình sử dụng.
• Bề mặt sáng, đẹp và dễ vệ sinh: Chất liệu inox có bề mặt sáng bóng, mang lại tính thẩm mỹ cao, đồng thời dễ lau chùi, phù hợp với các hệ thống yêu cầu độ sạch như thực phẩm, dược phẩm, nước sạch.
• Đa dạng kích thước và tiêu chuẩn: Mặt bích inox được sản xuất với nhiều đường kính, độ dày, kiểu kết nối và tiêu chuẩn khác nhau, đáp ứng linh hoạt nhu cầu lắp đặt trong dân dụng, công nghiệp, PCCC và xử lý nước.
• Thiết kế gọn, dễ lắp đặt: Cấu tạo đơn giản, kích thước nhỏ gọn giúp việc vận chuyển, thi công, tháo lắp và bảo trì diễn ra nhanh chóng, tiết kiệm thời gian cho đơn vị thi công.

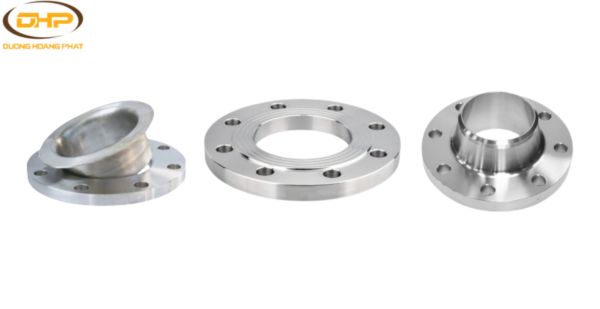

Ứng Dụng Của Mặt Bích Inox

Nhờ khả năng chống gỉ sét, chịu ăn mòn và làm việc ổn định trong nhiều điều kiện môi trường, mặt bích inox được ứng dụng rộng rãi trong các hệ thống đường ống dân dụng và công nghiệp. Một số lĩnh vực sử dụng phổ biến gồm:

• Hệ thống cấp thoát nước: Dùng trong khu dân cư, khu đô thị, nhà máy, khu công nghiệp và các công trình xử lý nước sạch, nước thải.
• Nhà máy thực phẩm, đồ uống, dược phẩm: Phù hợp với các hệ thống yêu cầu độ sạch cao, hạn chế nhiễm bẩn và dễ vệ sinh trong quá trình vận hành.
• Hệ thống dẫn hóa chất: Mặt bích inox, đặc biệt là inox 304 và inox 316, thường được sử dụng trong môi trường có dung dịch ăn mòn, axit nhẹ, kiềm hoặc hóa chất công nghiệp.
• Công trình thủy lợi, kênh mương: Được dùng để kết nối đường ống trong hệ thống bơm, dẫn nước, tưới tiêu và thoát nước quy mô lớn.
• Hệ thống xăng dầu, khí đốt và khí gas: Hỗ trợ kết nối đường ống, van và thiết bị trong các tuyến dẫn nhiên liệu, khí nén hoặc khí gas.
• Hệ thống phòng cháy chữa cháy: Mặt bích inox được sử dụng để liên kết đường ống, van, máy bơm và các thiết bị PCCC, giúp hệ thống vận hành chắc chắn, ổn định.
• Hệ thống dẫn hơi nóng và khí nén: Nhờ khả năng chịu nhiệt và chịu áp lực tốt, sản phẩm phù hợp với các tuyến ống dẫn hơi, khí nén trong nhà máy, xưởng sản xuất và công trình công nghiệp.

Nên mua mặt bích inox ở đâu?

Dương Hoàng Phát là đơn vị chuyên cung cấp mặt bích inox với đa dạng quy cách, kích thước và tiêu chuẩn, đáp ứng nhu cầu lắp đặt cho nhiều hệ thống đường ống công nghiệp, dân dụng và công trình kỹ thuật. Sản phẩm được sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải, hóa chất, thực phẩm, PCCC, khí nén, hơi nóng và nhiều môi trường yêu cầu khả năng chống ăn mòn cao.

Với đặc tính bền chắc, chịu áp lực tốt và hạn chế gỉ sét trong quá trình sử dụng, mặt bích inox là lựa chọn phù hợp để kết nối đường ống, van công nghiệp, thiết bị và phụ kiện trong hệ thống. Tùy theo yêu cầu kỹ thuật, khách hàng có thể lựa chọn các loại mặt bích inox như mặt bích rỗng, mặt bích đặc, mặt bích cổ hàn, mặt bích ren hoặc mặt bích tiêu chuẩn JIS, BS, ANSI, DIN.

Không chỉ cung cấp sản phẩm, Dương Hoàng Phát còn hỗ trợ khách hàng tư vấn quy cách, tiêu chuẩn, độ dày, kích thước lỗ bu lông và loại inox phù hợp với từng môi trường sử dụng. Với kinh nghiệm trong lĩnh vực thép, phụ kiện thép, van công nghiệp và vật tư PCCC, Dương Hoàng Phát luôn hướng đến việc mang đến giải pháp vật tư chính xác, rõ ràng về thông tin và tối ưu chi phí cho từng công trình. Nếu quý khách đang cần mua mặt bích chất lượng, đầy đủ quy cách và giá tốt, Dương Hoàng Phát là địa chỉ đáng tin cậy để liên hệ tư vấn và báo giá nhanh.
