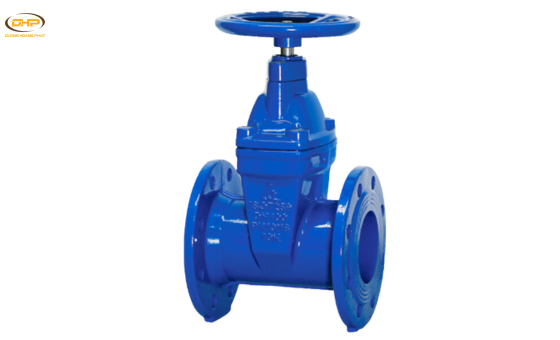

Van cửa ty chìm Shinyi

Van cửa ty chìm Shinyi là gì?

Van cổng ty chìm (van cửa ty chìm) còn có tên tiếng anh là Non rising stem gate valve là loại van cổng phổ biến và được sử dụng rộng rãi trong hầu hết các hệ thống đường ống công nghiệp hiện nay. Loại van này có chức năng đóng mở để giúp cho lưu lượng chất được di chuyển dễ dàng và nhanh chóng hơn. Tuy nhiên, khi xoay vô lăng, thân van sẽ không di chuyển mà thay vào đó là sự kéo lên hoặc hạ xuống của phần cánh van.

Thông số kỹ thuật của van cổng ty chìm Shinyi

Kích thước: DN15 – DN2000, van có nhiều kích thước khác nhau, có thể dao đồng tùy vào nhu cầu sử dụng và loại ống đang ứng dụng trong hệ thống.
Chất liệu thân: Tùy vào loại chất lỏng được sử dụng trong hệ thống đường ống mà người dùng cần sử dụng loại van được chế tạo bằng các vật liệu tương ứng như gang, gang cầu, inox, thép, đồng,…
Đĩa van cổng: Có thể là gang cầu, inox, thép với cao su EPDM.
Ty van cổng: Là loại ty chìm được chế tạo bằng thép không rỉ hoặc inox.
Kết nối: Có kiểu kết nối khác nhau, ví dụ như nối ren, lắp bích tiêu chuẩn BS, JIS, DIN.
Áp lực làm việc: Van cổng ty chìm có thể chịu được nhiều mức áp lực khác nhau, phổ biến như PN10, PN16, PN25.
Nhiệt độ làm việc: Van có thể hoạt động tốt trong môi trường có nhiệt độ lên đến 300 độ C.
Xuất xứ: Do sự phổ biến và khả năng ứng dụng cao nên van cổng ty chìm cũng được sản xuất ở nhiều quốc gia như Đài Loan, Malaysia, Nhật Bản, Trung Quốc, Châu Âu,…
Bảo hành: Thời gian bảo hành của một thiết bị van thường là 12 tháng.

Cấu tạo của van cổng ty chìm Shinyi

Thân van: Được thiết kế với đa dạng kích thước từ DN15 trở lên, chế tạo từ nhiều loại vật liệu như inox, gang, thép, đồng, nhựa… có độ cứng cao, chịu lực tốt, bao bọc và bảo vệ cho các bộ phận bên trong.
Ty van (trục van): Sản xuất từ các loại hợp cứng bền như inox, thép… với khả năng chống ăn mòn tốt, kết nối bộ phận điều khiển và đĩa van lại với nhau, thực hiện truyền chuyển động nhanh chóng và mạnh mẽ để điều khiển van.
Đĩa van: Được chế tạo với dạng một miếng inox mỏng dẹt, kết nối trực tiếp với trục van, có thể di chuyển lên xuống để đóng/ mở cửa van, ngăn chặn hoặc cho phép lưu chất vận chuyển qua van dễ dàng.
Bộ phận điều khiển: Thường là tay quay hoặc thiết bị truyền động điện, nằm ở bên ngoài thân van và kết nối trực tiếp với trục van, có khả năng tạo ra chuyển động quay và điều khiển van đóng mở.

Ưu, nhược điểm của van cổng ty chìm Shinyi

Ưu điểm

So với dòng nổi, nó có thiết kế nhỏ gọn và nhẹ, có thể lắp đặt trong không gian nhỏ, phù hợp với hệ thống nước nhỏ.

  + Có nhiều loại chất liệu như: van cổng inox, gang, thép.

  + Giá thành rẻ, dễ dàng điều khiển bằng bánh xe tay.

  + Trong môi trường nước sạch, hoạt động tốt.

Nhược điểm

– Có thể bị ảnh hưởng và ăn mòn bởi chất lỏng bên trong.

– Khó nhận biết trạng thái của van (đang đóng hoặc mở) khi trục van nằm phía trong và không thay đổi trạng thái bên ngoài khi hệ thống hoạt động.
