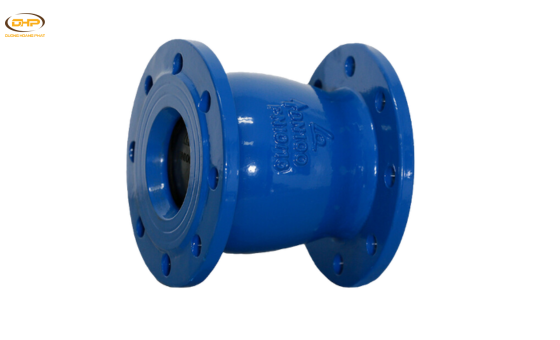

Van một chiều lò xo Shinyi

  • 148
  • Liên hệ

Van một chiều lò xo hay van kiểm soát lò xo có tên tiếng Anh là Spring check valve được sử dụng như các dòng van 1 chiều khác dùng để cho lưu chất có thể lưu thông qua 1 chiều nhất định và chặn chiều còn lại không cho phép đi qua. Nói đơn giản là lưu chất đi từ đầu vào đến đến đầu ra chứ không thể di chuyển ngược lại từ đầu ra tới đầu vào.

Van một chiều lò xo Shinyi là gì?

Van một chiều lò xo hay van kiểm soát lò xo có tên tiếng Anh là Spring check valve được sử dụng như các dòng van 1 chiều khác dùng để cho lưu chất có thể lưu thông qua 1 chiều nhất định và chặn chiều còn lại không cho phép đi qua. Nói đơn giản là lưu chất đi từ đầu vào đến đến đầu ra chứ không thể di chuyển ngược lại từ đầu ra tới đầu vào.

Van được sản xuất từ các vật liệu gang cầu có độ bền cũng như chất lượng sản phẩm hay tuổi thọ sản phẩm lâu dài. Phương thức hoạt động hoàn toàn phụ thuộc vào áp suất của lưu chất tạo lên trên bề mặt đĩa van để thực hiện các hoạt động đóng cũng như mở đĩa van.

Van thường được lắp đặt ở các vị trí trước các thiết bị công nghiệp để bảo vệ cũng như đảm bảo các nguồn nhiên liệu hay lưu chất được cung cấp đầy đủ cho thiết bị hoạt động, giảm thiếu các hiện tượng tăng giảm áp đột ngột.

Cấu tạo

Thân van

Bộ phận đảm nhận nhiệm vụ bảo vệ các bộ phận bên trong thân van cũng như làm thành 1 hệ thống kín tránh các lưu chất có thể thoát ra môi trường. Chủ yếu được làm từ các dòng vật liệu có độ bền cũng như tuổi thọ lâu dài như gang cầu.

Seat

Bộ phận đảm nhận nhiệm vụ đĩa van được hoạt động đúng vị trí cũng như không sai lệch ra bên ngoài, trong các trường hợp khác nhau được làm từ các vật liệu khác nhau để thích hợp với môi trường làm việc.

Ty van hay trục van

Giữ đĩa van cũng như lò xo được cố định trong quá trình làm việc, tránh sai lệch vị trí cũng như lệch hướng dẫn đến van bị hở không đảm bảo được hiệu quả làm việc. Thường được làm từ các vật liệu có khả năng chống ăn mòn hay rỉ sét tốt như inox.

Lò xo

Được gắn trực tiếp với đĩa van thông qua trục van, đảm nhận việc đóng mở đĩa van thông qua lực đàn hồi cũng như áp suất của lưu chất lên bề mặt đĩa van.

Đĩa van

Thực hiện việc đóng mở van là chủ yếu, ngoài ra cũng là cửa chặn không cho lưu chất có thể lưu thông theo chiều ngược lai khi van đóng hay hiện tượng áp suất ngược trong hệ thống.

Thông số kỹ thuật van một chiều lò xo

Vật liệu thân van: gang cầu
Vật liệu đĩa van:  gang cầu bọc cao su
Vật liệu lò xo: inox 304
Tiêu chuẩn vật liệu: ASTM , GJS, EPDM, AISI
Sơn phủ epoxy đỏ, xanh: độ dày 250 -300µm
Kiểu liên kết: 2 mặt bích
Tiêu chuẩn mặt bích liên kết: JIS, ANSI, BS
Kích cỡ van: DN50 – DN300
Áp lực làm việc: PN10/ PN16/ PN25
Nhiệt độ làm việc: -10°C – 80°C
Môi trường làm việc: Nước đa dụng, chất lỏng
Xuất xứ: Shinyi Việt Nam
Tình trạng hàng: Luôn có sẵn
Bảo hành 12 tháng

Nguyên lý hoạt động

Chúng ta có thể dễ dàng hình dung được nguyên lý hoạt động của loại van này

• Khi có lưu chất, bằng áp lực của dòng lưu chất tác động lên đĩa van, tới khi áp lực này thắng áp lực lò xo, đĩa van sẽ mở ra và dòng lưu chất chảy qua van.

• Ngược lại, khi không có áp lực này hoặc dòng chảy ngược, dưới tác dụng của lực lò xo, giữ cho van luôn ở trạng thái đóng.

=> Hoạt động của van một chiều hoàn toàn tự động dưới tác động của dòng chất lỏng.
