Đai khởi thủy (rãnh)

Đai khởi thủy rãnh (Groove Outlet, hay còn gọi là Mechanical Tee) là phụ kiện dùng để trích nhánh trực tiếp trên thân ống chính mà không cần cắt đôi tuyến ống hay hàn, giúp thi công cực nhanh cho hệ thống PCCC, HVAC quy mô lớn. Dương Hoàng Phát cung cấp đầy đủ đai khởi thủy rãnh đạt chứng chỉ UL/FM, đa dạng kích thước, giao hàng nhanh toàn quốc.

1. Đai Khởi Thủy Rãnh (Groove Outlet) Là Gì?

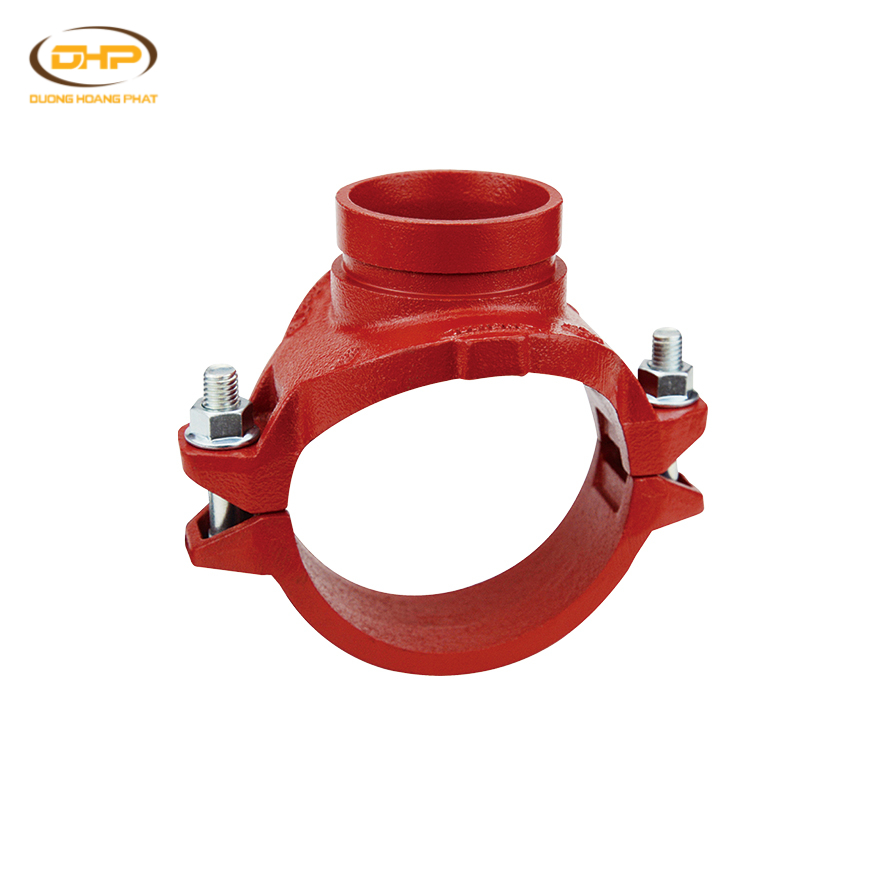

Đai khởi thủy rãnh, tên tiếng Anh là Groove Outlet hoặc Mechanical Tee, là phụ kiện dạng đai ôm (clamp) được lắp trực tiếp lên thân ống chính bằng cách siết bu lông ôm quanh ống, tạo ra một điểm trích nhánh có đầu rãnh (groove end) để kết nối tiếp với đường ống nhánh thông qua khớp nối rãnh. Khác với tê giảm rãnh (phải cắt đôi tuyến ống chính để lắp), đai khởi thủy rãnh chỉ cần khoan một lỗ nhỏ trên thân ống rồi siết đai ôm vào, không cần cắt ống, không cần hàn, giúp tiết kiệm đáng kể thời gian và chi phí thi công khi cần trích nhánh nhỏ trên tuyến ống lớn.

Nhờ đặc tính lắp đặt cực nhanh và không tác động nhiệt lên đường ống, đai khởi thủy rãnh được sử dụng phổ biến trong hệ thống PCCC (đặc biệt hệ thống sprinkler), HVAC/chiller và cấp thoát nước công nghiệp – nơi có số lượng lớn điểm trích nhánh cần thi công đồng loạt.

2. Cấu Tạo Đai Khởi Thủy Rãnh

Đai khởi thủy rãnh có cấu tạo gồm các bộ phận chính:

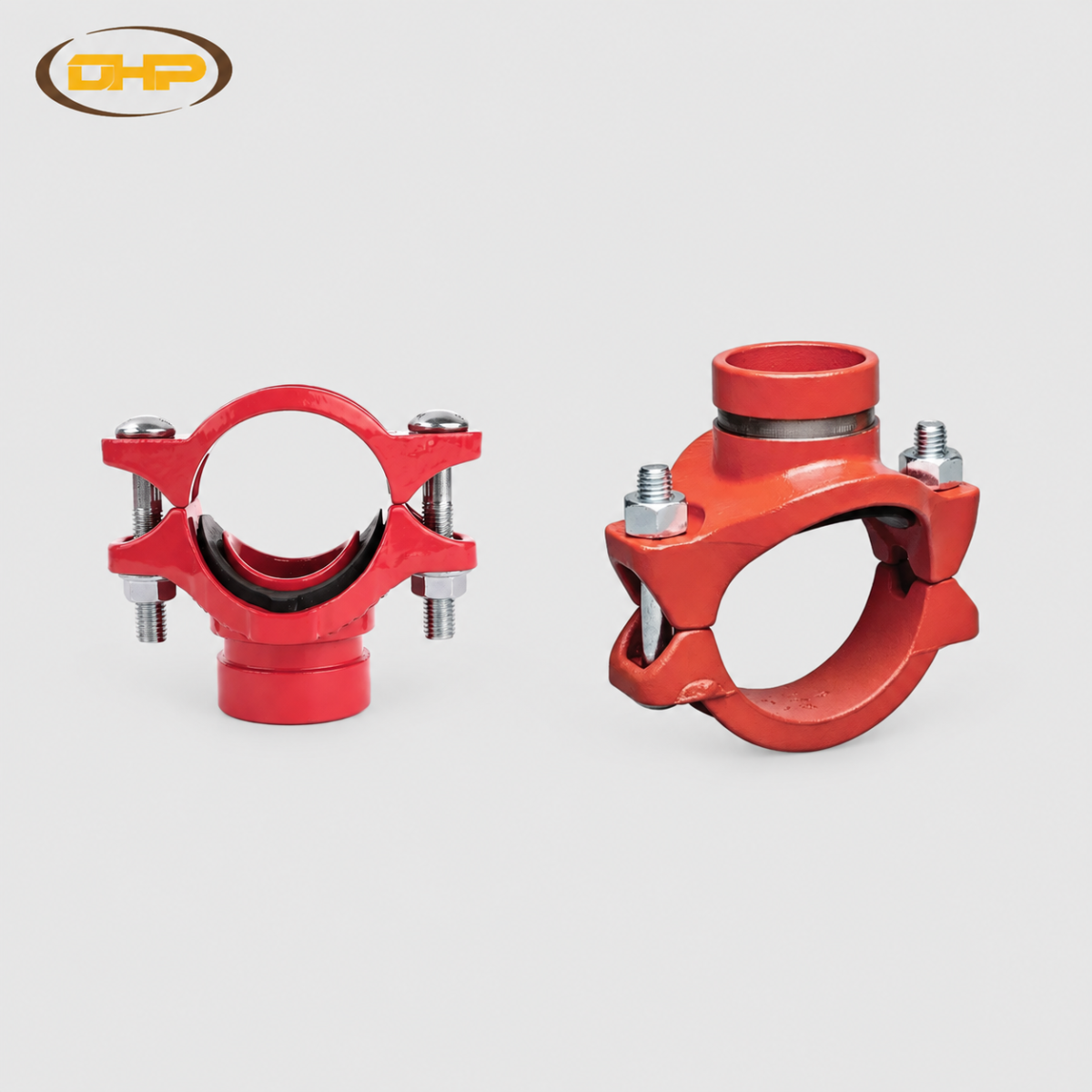

• Thân đai ôm (Housing): Gồm hai nửa khối gang dẻo ôm quanh thân ống chính, được siết chặt bằng bu lông để cố định vị trí trích nhánh.
• Gioăng làm kín (Gasket): Thường bằng cao su EPDM, đặt giữa thân đai và bề mặt ống chính để đảm bảo độ kín khít, ngăn rò rỉ tại điểm khoan lỗ.
• Cổ trích nhánh (Outlet Branch): Phần nhô ra có đầu rãnh (groove end) hoặc đầu ren, dùng để kết nối tiếp với đường ống nhánh thông qua khớp nối rãnh hoặc trực tiếp bằng ren.

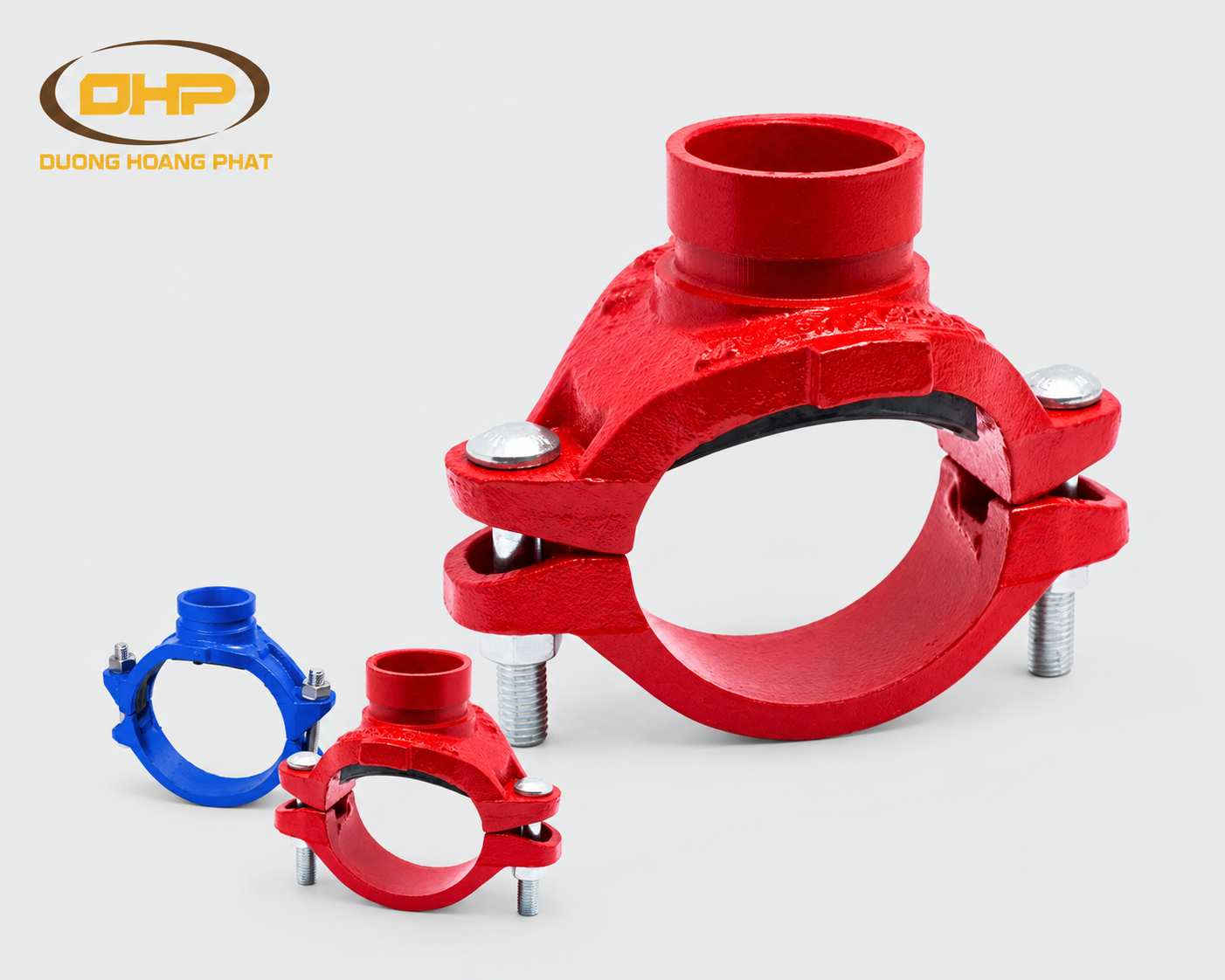

Toàn bộ thân đai khởi thủy thường được chế tạo từ gang dẻo (ductile iron) đạt tiêu chuẩn ASTM A536 Grade 65-45-12, bề mặt sơn tĩnh điện epoxy màu đỏ hoặc mạ kẽm nhúng nóng để chống ăn mòn.

3. Groove Outlet Khác Gì So Với Tê Giảm Rãnh Truyền Thống?

Nhờ ưu điểm không cần cắt ống, đai khởi thủy rãnh đặc biệt hữu ích khi cần bổ sung thêm nhánh mới trên tuyến ống PCCC hoặc HVAC đã lắp đặt sẵn, hoặc khi công trình cần mở rộng hệ thống mà không muốn ngừng vận hành toàn bộ tuyến chính trong thời gian dài.

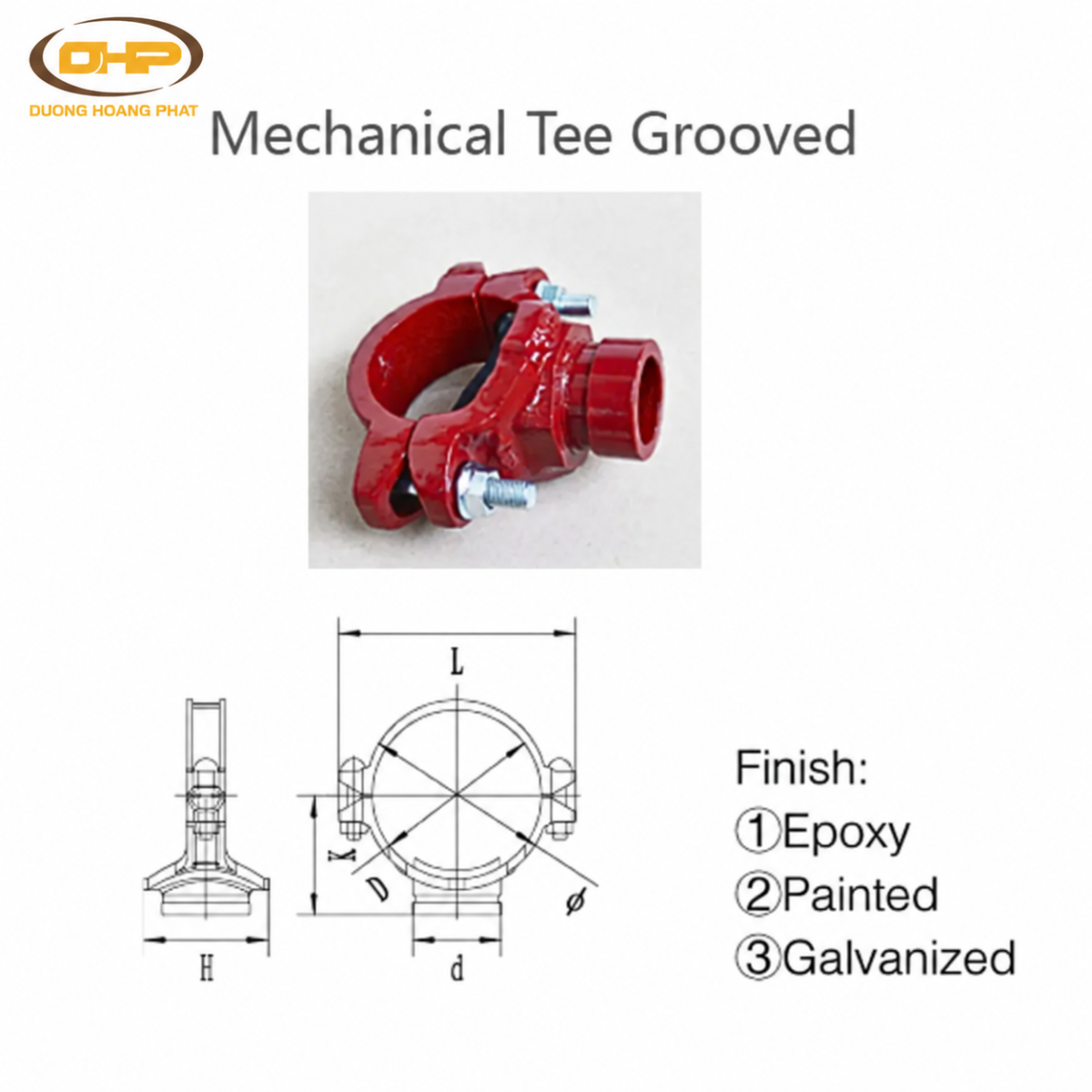

4. Thông Số Kỹ Thuật Đai Khởi Thủy Rãnh

Lưu ý: Trên thị trường có nhiều thương hiệu đai khởi thủy rãnh khác nhau như VIKC, MECH, 100Tong... với thông số kỹ thuật (dung sai, độ dày) có thể khác nhau đôi chút giữa các nhà sản xuất; nên đối chiếu catalogue và chứng từ CO, CQ thực tế trước khi đặt hàng số lượng lớn.

5. Đai Khởi Thủy VIKC Và Các Thương Hiệu Phổ Biến Khác

Trên thị trường phụ kiện nối rãnh, đai khởi thủy rãnh được cung cấp bởi nhiều thương hiệu khác nhau, trong đó đai khởi thủy VIKC là một trong những tên thương mại đang lưu hành phổ biến bên cạnh các thương hiệu quen thuộc khác như MECH, 100Tong. Về cơ bản, các thương hiệu này đều sản xuất theo cùng nhóm tiêu chuẩn vật liệu (ASTM A536) và cùng đạt chứng chỉ UL/FM cho ứng dụng PCCC, tuy nhiên có thể khác nhau về dung sai kích thước, độ dày thành gang và chính sách bảo hành.

Khi lựa chọn giữa các thương hiệu, nên ưu tiên các tiêu chí: chứng chỉ UL/FM còn hiệu lực, chứng từ CO/CQ rõ ràng, và khả năng cung ứng đồng bộ với các phụ kiện rãnh khác đã sử dụng trên cùng công trình để đảm bảo tương thích biên dạng rãnh.

6. Đai Khởi Thủy Rãnh Được Ứng Dụng Ở Đâu?

• Hệ thống PCCC: trích nhánh cấp nước cho đầu phun sprinkler bổ sung, hộp chữa cháy vách tường trên tuyến ống chính có sẵn
• Hệ thống HVAC, chiller: trích nhánh cấp nước lạnh/nóng cho dàn lạnh mới lắp thêm mà không cần dừng toàn bộ hệ thống
• Hệ thống cấp thoát nước công nghiệp: bổ sung điểm lấy nước, điểm đo lưu lượng trên tuyến ống chính
• Công trình cải tạo, mở rộng: thêm nhánh mới vào hệ thống đường ống hiện hữu mà không cần cắt rời tuyến chính

7. Ai Cần Sử Dụng Đai Khởi Thủy Rãnh?

• Kỹ sư thiết kế PCCC, HVAC (M&E): Chỉ định loại groove outlet phù hợp trong bản vẽ khi cần trích nhánh trên tuyến ống hiện hữu.
• Nhà thầu thi công cải tạo, mở rộng hệ thống: Ưu tiên sử dụng để rút ngắn thời gian thi công, hạn chế ảnh hưởng đến vận hành của hệ thống đang hoạt động.
• Kỹ sư QA/QC: Kiểm tra chứng chỉ UL/FM và độ kín khít của gioăng EPDM trước khi nghiệm thu.
• Bộ phận mua hàng, đấu thầu vật tư PCCC: Nắm rõ thông số kỹ thuật để lựa chọn đúng nhà cung cấp đạt tiêu chuẩn cho hồ sơ nghiệm thu.

8. Cách Chọn Đai Khởi Thủy Rãnh Phù Hợp

1. Xác định đường kính ống chính tại vị trí cần trích nhánh, để chọn đúng kích thước đai ôm tương thích.
2. Xác định đường kính nhánh cần trích dựa trên yêu cầu lưu lượng của nhánh phụ.
3. Chọn kiểu đầu trích nhánh: đầu rãnh nếu tiếp tục dùng khớp nối rãnh, đầu ren nếu cần lắp trực tiếp thiết bị hoặc van ren.
4. Kiểm tra chứng chỉ UL/FM nếu công trình yêu cầu hồ sơ nghiệm thu PCCC.
5. Xác nhận áp suất làm việc thực tế của hệ thống phù hợp với giới hạn cho phép của sản phẩm (thường khoảng 300 psi).
6. Liên hệ đơn vị cung cấp uy tín để được tư vấn kỹ thuật và xác nhận thông số trước khi đặt hàng.

9. Bảng Giá Đai Khởi Thủy Rãnh Mới Nhất

Giá đai khởi thủy rãnh phụ thuộc vào các yếu tố: kích thước ống chính, kích thước cổ trích nhánh, kiểu đầu trích nhánh (rãnh hay ren), bề mặt hoàn thiện (sơn epoxy hay mạ kẽm), thương hiệu (VIKC, MECH, 100Tong...), có chứng chỉ UL/FM hay không và số lượng đặt hàng. Nhìn chung, kích thước ống chính càng lớn thì giá thành càng cao; đồng thời sản phẩm có đầy đủ chứng chỉ UL/FM thường có giá cao hơn hàng không chứng chỉ do yêu cầu kiểm định nghiêm ngặt hơn trong sản xuất.

Vì mức giá thay đổi khá nhiều theo từng cấu hình cụ thể, Dương Hoàng Phát khuyến khích khách hàng cung cấp đầy đủ thông số (kích thước ống chính, kích thước nhánh, kiểu đầu trích nhánh, yêu cầu chứng chỉ, số lượng) để nhận được báo giá chính xác và nhanh nhất.

10. Câu Hỏi Thường Gặp Về Đai Khởi Thủy Rãnh

1. Đai khởi thủy rãnh có cần khoan lỗ trên ống trước khi lắp không?

Có. Cần khoan hoặc đục một lỗ nhỏ trên thân ống chính đúng vị trí và kích thước theo hướng dẫn của nhà sản xuất, sau đó lắp đai ôm và siết bu lông để cố định, đảm bảo gioăng EPDM tiếp xúc kín khít quanh miệng lỗ.

2. Đai khởi thủy rãnh có chịu được áp lực cao như tê giảm rãnh không?

Về cơ bản, cả hai đều có giới hạn áp suất làm việc tương đương (khoảng 300 psi) theo cùng nhóm tiêu chuẩn vật liệu ASTM A536, tuy nhiên nên tham khảo thông số cụ thể của từng thương hiệu và kích thước để xác nhận chính xác.

3. Đai khởi thủy VIKC có gì khác so với các thương hiệu khác như MECH?

Về bản chất kỹ thuật, cả hai đều là sản phẩm groove outlet cùng nhóm tiêu chuẩn, thường khác nhau ở dung sai gia công, độ dày thành gang và chính sách bảo hành. Nên đối chiếu catalogue kỹ thuật và chứng từ CO, CQ cụ thể của từng thương hiệu để so sánh chính xác trước khi quyết định.

4. Có thể tháo đai khởi thủy rãnh ra khi không cần dùng nữa không?

Có thể tháo được, nhưng lỗ đã khoan trên ống chính sẽ để lại và cần được xử lý (bịt kín bằng phụ kiện chuyên dụng hoặc thay đoạn ống mới) nếu không tiếp tục sử dụng điểm trích nhánh đó.

Mua Đai Khởi Thủy Rãnh Chính Hãng Tại Dương Hoàng Phát

Dương Hoàng Phát cung cấp đầy đủ đai khởi thủy rãnh (Groove Outlet/Mechanical Tee) đạt chứng chỉ UL Listed, FM Approved, đa dạng kích thước từ DN25 đến DN300, kiểu đầu trích nhánh rãnh hoặc ren, hàng có sẵn số lượng lớn, đầy đủ chứng từ CO, CQ, giao hàng nhanh toàn quốc. Đội ngũ kỹ thuật sẵn sàng tư vấn miễn phí, giúp khách hàng chọn đúng cấu hình sản phẩm phù hợp với hệ thống rãnh của công trình.

Liên hệ ngay hotline 0916 02 86 86 – 0962 68 55 68 để được tư vấn và báo giá đai khởi thủy rãnh nhanh nhất trong 30 phút.
