Cùm nối cứng

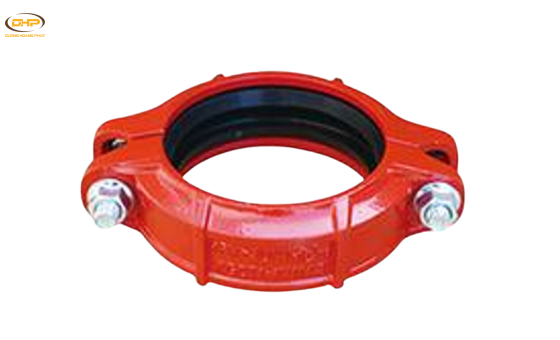

Cùm nối cứng (Rigid Coupling) là phụ kiện kết nối hai đầu ống có rãnh theo cơ chế giữ cố định hoàn toàn, không cho phép dịch chuyển hay lệch trục – trái ngược với cùm nối linh hoạt. Dương Hoàng Phát cung cấp cùm nối cứng đạt chứng chỉ UL/FM, giao hàng tại TP.HCM và toàn quốc, báo giá nhanh trong 30 phút.

1. Cùm Nối Cứng Là Gì?

Cùm nối cứng, tên tiếng Anh là Rigid Coupling, là phụ kiện dùng để kết nối hai đầu ống đã được gia công rãnh (groove end), thông qua thân cùm (housing) ôm quanh gioăng cao su rồi siết chặt bằng bu lông, tạo thành mối nối chắc chắn, cố định hoàn toàn giữa hai đoạn ống. Khác với cùm nối linh hoạt (Flexible Coupling) cho phép dịch chuyển nhẹ, cùm nối cứng được thiết kế với khoang chứa gioăng ôm sát, không có khoảng hở, giữ hai đầu ống thẳng hàng và không dịch chuyển theo bất kỳ hướng nào.

Đây là loại cùm nối rãnh được sử dụng phổ biến nhất trên phần lớn chiều dài của hệ thống đường ống, đóng vai trò như một "khớp nối tiêu chuẩn" thay thế cho hàn hoặc mặt bích tại các đoạn ống thẳng không cần bù chuyển động.

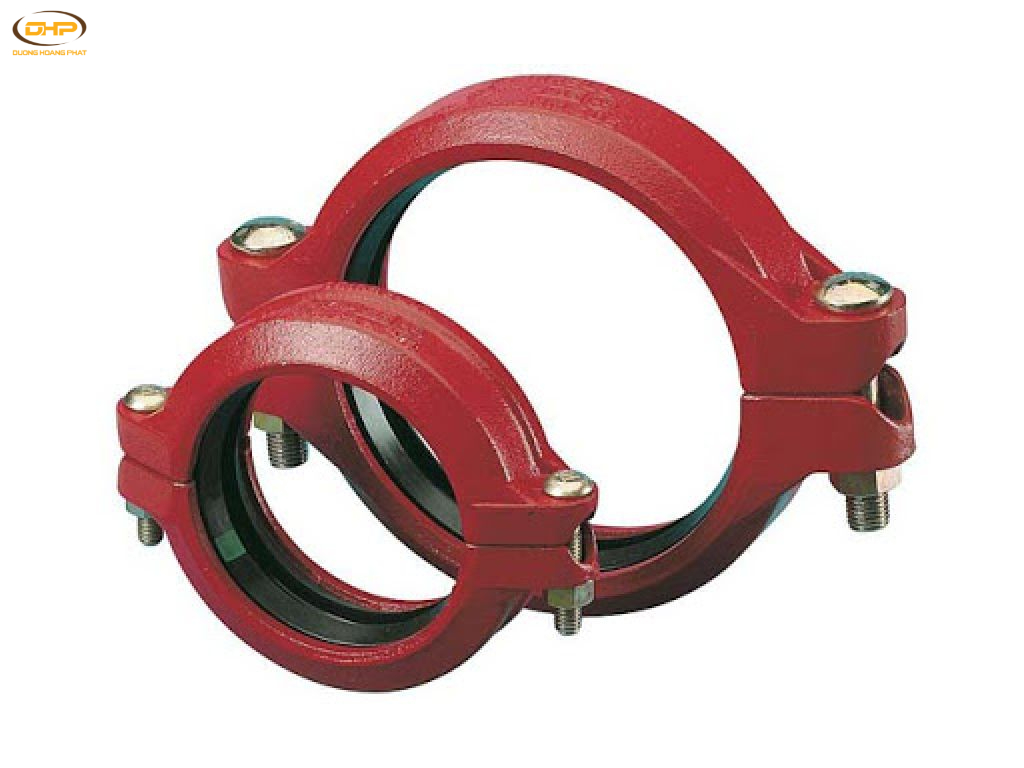

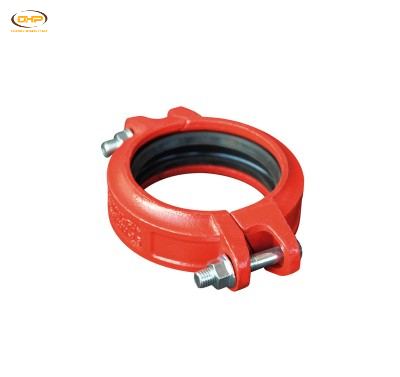

2. Cấu Tạo Cùm Nối Cứng

Cùm nối cứng có cấu tạo gồm ba bộ phận chính:

• Thân cùm (Housing): Gồm hai nửa khối gang dẻo (ductile iron) ôm sát quanh hai đầu ống tại vị trí rãnh, có khoang chứa gioăng thiết kế khít, không có khoảng hở cho phép dịch chuyển như cùm linh hoạt.
• Gioăng làm kín (Gasket): Thường bằng cao su EPDM, đặt giữa hai đầu ống và thân cùm, đảm bảo độ kín khít tại mối nối.
• Bu lông – đai ốc: Dùng để siết chặt hai nửa thân cùm, ép chặt vào rãnh của ống để cố định hoàn toàn vị trí hai đầu ống.

Nhờ thiết kế ôm khít và ăn khớp trực tiếp vào rãnh ống ở cả hai bên, cùm nối cứng tạo ra một mối nối vững chắc, gần như không có độ rơ, giúp giữ toàn bộ tuyến ống ổn định về vị trí trong suốt quá trình vận hành.

3. Rigid Coupling Khác Gì So Với Cùm Nối Linh Hoạt?

Trong thực tế thi công, cùm nối cứng và cùm nối linh hoạt luôn được dùng phối hợp: cùm cứng đảm nhiệm phần lớn các mối nối trên tuyến ống thẳng, còn cùm linh hoạt chỉ bố trí tại những vị trí đặc thù (gần bơm, điểm giãn nở nhiệt) theo đúng tính toán của kỹ sư thiết kế.

4. Ưu Điểm Của Cùm Nối Cứng

• Giữ ổn định kết cấu đường ống: Đảm bảo các đoạn ống thẳng hàng, không bị xê dịch trong quá trình vận hành lâu dài.
• Lắp đặt nhanh chóng: Không cần hàn hay ren, chỉ cần siết bu lông, rút ngắn đáng kể thời gian thi công so với phương pháp hàn truyền thống.
• Chi phí hợp lý: Thường có giá thành thấp hơn hoặc tương đương cùm nối linh hoạt cùng kích thước, phù hợp cho phần lớn hệ thống không yêu cầu bù chuyển động.
• Dễ tháo lắp bảo trì: Khi cần kiểm tra hoặc thay thế đoạn ống, chỉ cần tháo bu lông mà không phải cắt hay hàn lại.
• Đạt chứng chỉ UL/FM: Phù hợp với yêu cầu nghiệm thu của hệ thống PCCC tại nhiều công trình.

5. Cùm Nối Cứng Được Ứng Dụng Ở Đâu?

• Hệ thống PCCC: phần lớn các mối nối trên tuyến ống chính và nhánh sprinkler
• Hệ thống HVAC, chiller: các đoạn ống thẳng không cần bù giãn nở
• Hệ thống cấp thoát nước công nghiệp: tuyến ống chính trong nhà máy, khu công nghiệp, tòa nhà cao tầng
• Hệ thống xử lý nước, RO, nước biển: các đoạn ống cố định không yêu cầu dịch chuyển
• Công trình dân dụng, thương mại: hệ thống đường ống PCCC, cấp nước trong tòa nhà, trung tâm thương mại

6. Ai Cần Sử Dụng Cùm Nối Cứng?

• Kỹ sư thiết kế PCCC, HVAC (M&E): Chỉ định cùm nối cứng cho phần lớn các mối nối trên tuyến ống thẳng trong bản vẽ thiết kế.
• Nhà thầu thi công lắp đặt đường ống rãnh: Sử dụng làm phương án kết nối chính, tiết kiệm thời gian so với hàn hoặc mặt bích.
• Kỹ sư QA/QC: Kiểm tra lực siết bu lông và tình trạng gioăng trước khi nghiệm thu hệ thống.
• Bộ phận mua hàng, đấu thầu vật tư: Cần phân biệt rõ với cùm nối linh hoạt để đặt đúng số lượng và loại theo bản vẽ, tránh nhầm lẫn ảnh hưởng đến thiết kế.

7. Cách Chọn Cùm Nối Cứng Phù Hợp

1. Xác định kích thước ống (DN) tại vị trí cần lắp đặt để chọn đúng cỡ cùm tương ứng.
2. Xác định áp suất làm việc của hệ thống để đối chiếu với giới hạn áp suất cho phép của sản phẩm.
3. Kiểm tra yêu cầu chứng chỉ UL/FM nếu công trình cần hồ sơ nghiệm thu PCCC.
4. Xác nhận đúng vị trí cần dùng cùm cứng (không phải cùm linh hoạt) theo bản vẽ thiết kế, tránh lắp nhầm tại các vị trí cần bù chuyển động.
5. Liên hệ đơn vị cung cấp uy tín để được tư vấn kỹ thuật và xác nhận thông số trước khi đặt hàng.

8. Báo Giá Cùm Nối Cứng Mới Nhất

Giá cùm nối cứng phụ thuộc vào các yếu tố: kích thước DN, chất liệu gang dẻo và gioăng cao su, có chứng chỉ UL/FM hay không, thương hiệu (VIKC và các thương hiệu khác đang lưu hành trên thị trường) và số lượng đặt hàng. Nhìn chung, kích thước càng lớn thì giá thành càng cao; sản phẩm có đầy đủ chứng chỉ UL/FM thường có giá cao hơn hàng không chứng chỉ do yêu cầu kiểm định nghiêm ngặt hơn trong sản xuất. So với cùm nối linh hoạt cùng kích thước, cùm nối cứng thường có giá tương đương hoặc thấp hơn đôi chút do kết cấu đơn giản hơn.

Vì mức giá thay đổi khá nhiều theo từng cấu hình cụ thể, Dương Hoàng Phát khuyến khích khách hàng cung cấp đầy đủ thông số (kích thước, yêu cầu chứng chỉ, số lượng) để nhận được báo giá chính xác và nhanh nhất.

Câu Hỏi Thường Gặp Về Cùm Nối Cứng

1. Cùm nối cứng rãnh VIKC có gì khác so với các thương hiệu khác trên thị trường?

Về bản chất kỹ thuật, các thương hiệu cùm nối cứng rãnh trên thị trường (bao gồm VIKC và các thương hiệu khác) đều sản xuất theo cùng nhóm tiêu chuẩn vật liệu gang dẻo, đạt chứng chỉ UL/FM cho ứng dụng PCCC, nhưng có thể khác nhau về dung sai kích thước, độ dày thành gang và chính sách bảo hành. Nên đối chiếu catalogue kỹ thuật và chứng từ CO, CQ cụ thể trước khi lựa chọn.

2. Cùm nối cứng có mua được tại TP.HCM không?

Có. Dương Hoàng Phát cung cấp cùm nối cứng tp.hcm với hàng có sẵn, giao nhanh trong khu vực TP.HCM và các tỉnh lân cận, đồng thời hỗ trợ giao hàng toàn quốc cho các dự án ở xa.

3. Có thể dùng toàn bộ cùm nối cứng cho cả hệ thống, không cần cùm linh hoạt không?

Với hệ thống không có nguồn rung động lớn (như gần bơm, máy nén) và không yêu cầu bù giãn nở nhiệt đáng kể, có thể dùng chủ yếu cùm nối cứng. Tuy nhiên tại các vị trí gần thiết bị cơ khí gây rung hoặc tuyến ống dài chịu thay đổi nhiệt độ lớn, vẫn nên bố trí cùm nối linh hoạt theo khuyến cáo thiết kế.

4. Rigid coupling có cần bảo trì định kỳ không?

Nên kiểm tra định kỳ lực siết bu lông và tình trạng gioăng cao su, đặc biệt sau thời gian vận hành dài hoặc trong môi trường có rung động, để đảm bảo mối nối luôn kín khít và chắc chắn.

Mua Cùm Nối Cứng Chính Hãng Tại Dương Hoàng Phát

Dương Hoàng Phát cung cấp đầy đủ cùm nối cứng (Rigid Coupling) và cùm nối linh hoạt (Flexible Coupling), đạt chứng chỉ UL Listed, FM Approved, đa dạng kích thước phù hợp với hệ thống PCCC, HVAC và cấp thoát nước công nghiệp. Giao hàng nhanh tại TP.HCM và toàn quốc, đầy đủ chứng từ CO, CQ phục vụ công tác nghiệm thu. Đội ngũ kỹ thuật sẵn sàng tư vấn miễn phí, giúp khách hàng chọn đúng loại cùm nối phù hợp với từng vị trí trong bản vẽ thiết kế.

Liên hệ ngay hotline 0916 02 86 86 – 0962 68 55 68 để được tư vấn và báo giá cùm nối cứng nhanh nhất trong 30 phút.
