Co (cút) hàn lồng 45° #3000

Bên cạnh co hàn lồng 90 độ, co hàn lồng 45 độ #3000 cũng là phụ kiện quan trọng trong các hệ thống đường ống áp lực cao, được dùng khi cần đổi hướng dòng chảy một cách êm dịu hơn thay vì rẽ vuông góc. Bài viết dưới đây sẽ giúp bạn hiểu rõ đặc điểm, kích thước tiêu chuẩn và báo giá của sản phẩm này theo tiêu chuẩn ASME B16.11.

1. Co Hàn Lồng 45 Độ Là Gì?

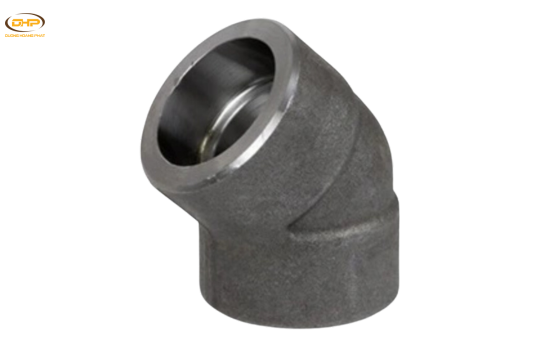

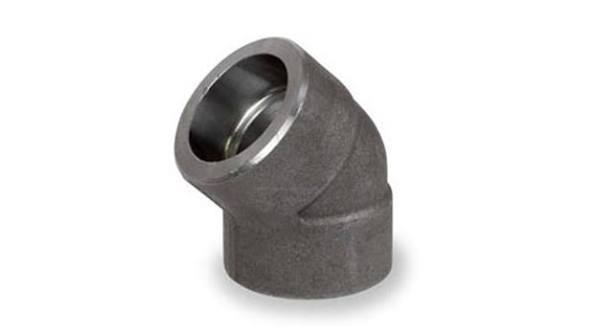

Co hàn lồng 45 độ (tên tiếng Anh: Socket Weld Elbow 45 degree) là loại phụ kiện đường ống dùng để thay đổi hướng dòng chảy một góc 45 độ, được kết nối với ống bằng phương pháp hàn lồng (socket weld) – đầu ống được lồng vào miệng cút rồi hàn cố định tại vị trí tiếp giáp bên ngoài. Sản phẩm được chế tạo bằng phương pháp rèn (forged), có kết cấu chắc chắn, chịu áp lực cao, thường dùng cho đường ống cỡ nhỏ (phổ biến từ DN15 đến DN50).

So với co hàn lồng 90 độ dùng để đổi hướng vuông góc, co hàn lồng 45 độ tạo ra góc chuyển hướng thoải hơn, giúp dòng chảy lưu chất êm hơn, giảm tổn thất áp suất và hạn chế hiện tượng xoáy rối (turbulence) tại điểm đổi hướng – đặc biệt quan trọng với các hệ thống yêu cầu lưu lượng ổn định hoặc vận chuyển lưu chất có độ nhớt cao.

2. Ký Hiệu #3000 Trên Co Hàn Lồng 45 Độ Nghĩa Là Gì?

Tương tự các phụ kiện hàn lồng khác, ký hiệu #3000 (Class 3000) trên co hàn lồng 45 độ thể hiện cấp áp lực danh nghĩa theo tiêu chuẩn ASME B16.11:

• Class 3000: Chịu áp lực làm việc tối đa khoảng 3000 psi (khoảng 207 bar) ở điều kiện nhiệt độ tiêu chuẩn, là cấp phổ biến nhất, đáp ứng tốt đa số hệ thống công nghiệp áp lực trung bình đến cao.
• Class 6000: Chịu áp lực tối đa khoảng 6000 psi (khoảng 414 bar), dùng cho hệ thống áp lực rất cao.
• Class 9000: Cấp siêu áp lực, ít phổ biến, dành cho ứng dụng đặc biệt.

Khả năng chịu áp lực thực tế của co hàn lồng #3000 sẽ giảm dần khi nhiệt độ làm việc tăng cao, vì vậy cần tra cứu bảng áp suất-nhiệt độ (pressure-temperature rating) tương ứng với từng vật liệu chế tạo trước khi áp dụng cho hệ thống nhiệt độ cao.

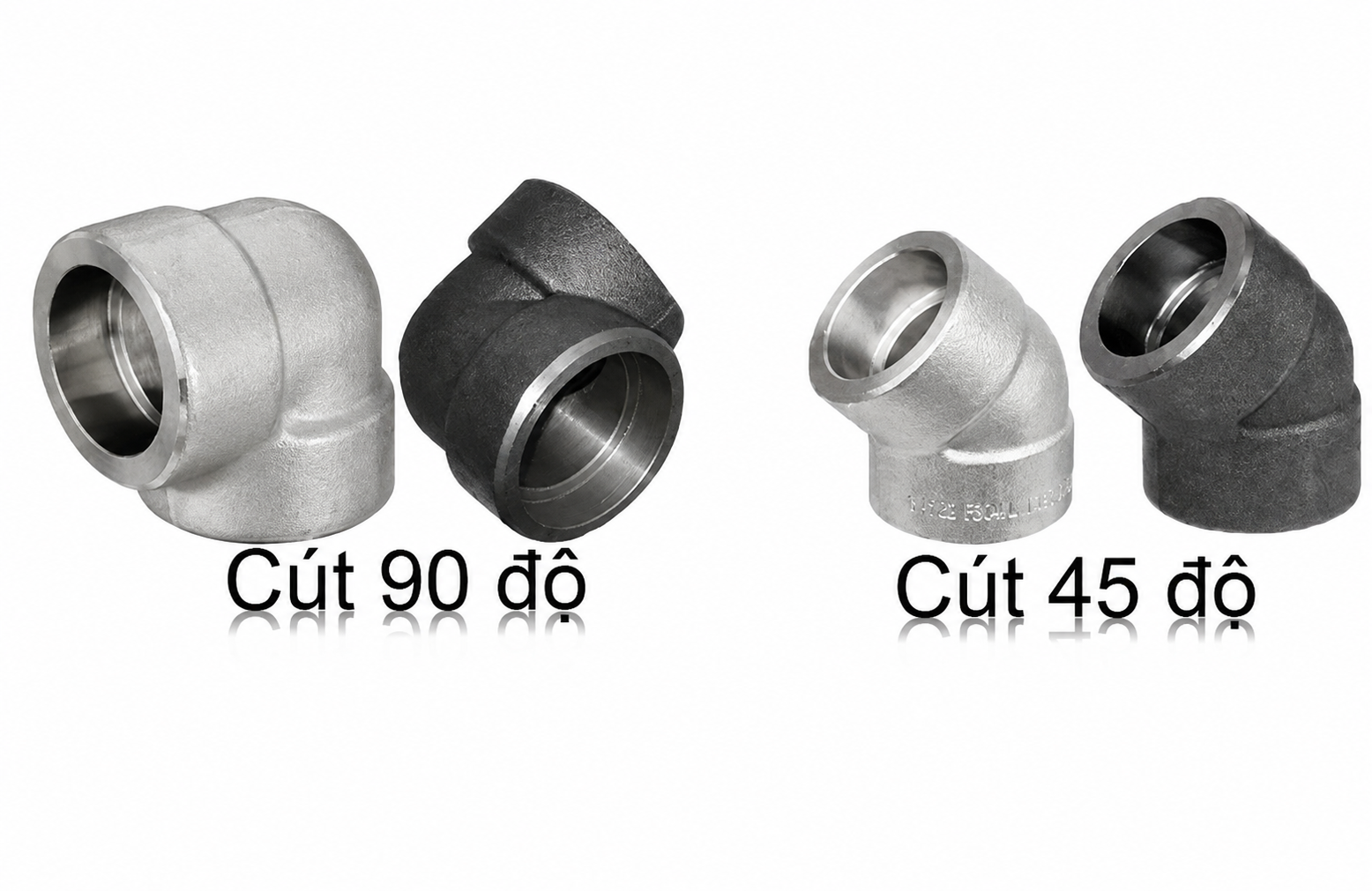

3. Vì Sao Nên Dùng Co Hàn Lồng 45 Độ Thay Vì 90 Độ?

Việc lựa chọn giữa co 45 độ và co 90 độ phụ thuộc vào yêu cầu thiết kế cụ thể của hệ thống:

• Giảm tổn thất áp suất: Góc chuyển hướng 45 độ tạo ra dòng chảy êm hơn, ít gây xoáy rối, giúp giảm tổn thất áp suất (pressure drop) so với co 90 độ, đặc biệt quan trọng trong hệ thống bơm cần tối ưu hiệu suất.
• Phù hợp với đường ống dẫn hướng dài: Khi cần đổi hướng đường ống trên một khoảng cách dài, dùng hai co 45 độ kết hợp thường tạo ra đường ống gọn gàng và ít cản trở dòng chảy hơn so với dùng một co 90 độ.
• Giảm hiện tượng ăn mòn, xói mòn cục bộ: Với lưu chất có lẫn hạt rắn hoặc tốc độ dòng chảy cao, góc 45 độ giúp giảm va đập trực diện của dòng chảy vào thành ống tại điểm đổi hướng, hạn chế xói mòn cục bộ so với góc 90 độ.

Tuy nhiên, co 90 độ vẫn được ưu tiên khi không gian lắp đặt hạn chế hoặc cần thay đổi hướng dòng chảy dứt khoát trong khoảng cách ngắn.

4. Kích Thước Tiêu Chuẩn Co Hàn Lồng 45 Độ Theo ASME B16.11

Co hàn lồng 45 độ #3000 được sản xuất theo các thông số kích thước quy định trong tiêu chuẩn ASME B16.11, bao gồm:

Lưu ý: Kích thước Center to End và đường kính socket có thể chênh lệch nhẹ giữa các nhà sản xuất; nên đối chiếu catalogue kỹ thuật cụ thể trước khi lắp đặt số lượng lớn.

5. Vật Liệu Chế Tạo Co Hàn Lồng 45 Độ #3000

• Thép rèn A105: Vật liệu phổ biến nhất, độ bền cơ học cao, giá thành hợp lý, phù hợp ứng dụng nhiệt độ và áp suất cao trong ngành năng lượng, dầu khí.
• Thép hợp kim A182: Dùng cho ứng dụng nhiệt độ rất cao hoặc rất thấp, thường gặp trong hệ thống hơi quá nhiệt, khí hóa lỏng, hệ thống lạnh sâu.
• Inox A182 F304/F316: Phù hợp môi trường ăn mòn, hóa chất, thực phẩm, dược phẩm nhờ khả năng chống oxy hóa vượt trội.

6. Co Hàn Lồng 45 Độ #3000 Ứng Dụng Trong Những Hệ Thống Nào?

• Hệ thống đường ống dầu khí, lọc hóa dầu cần giảm tổn thất áp suất trên tuyến ống dài
• Hệ thống hơi nước áp lực cao, đường ống cấp hơi cho lò hơi công nghiệp
• Hệ thống khí nén, khí công nghiệp trong nhà máy cơ khí
• Đường ống dẫn hóa chất, dung dịch có lẫn hạt rắn cần hạn chế xói mòn cục bộ
• Hệ thống thủy lực, đường ống điều khiển áp lực cao
• Các tuyến ống bypass, đường ống thoát cần thay đổi hướng êm dịu

7. Ai Cần Sử Dụng Co Hàn Lồng 45 Độ #3000?

• Kỹ sư thiết kế đường ống công nghiệp: Cần tính toán tổn thất áp suất trên tuyến ống để quyết định dùng co 45 độ hay 90 độ tại từng vị trí cụ thể.
• Nhà thầu thi công cơ khí, lắp đặt đường ống: Cần thợ hàn có tay nghề phù hợp với kỹ thuật hàn lồng để đảm bảo mối hàn kín, chịu lực tốt.
• Kỹ sư vận hành nhà máy dầu khí, hóa chất, năng lượng: Cần đảm bảo phụ kiện tương thích với áp lực, nhiệt độ và đặc tính lưu chất vận hành thực tế.
• Bộ phận mua hàng, đấu thầu vật tư: Cần nắm rõ tiêu chuẩn ASME B16.11 để chọn đúng cấp Class và vật liệu phù hợp yêu cầu dự án.

8. Cách Chọn Co Hàn Lồng 45 Độ #3000 Đúng Kỹ Thuật

1. Xác định kích thước NPS/DN của đường ống cần lắp đặt, đối chiếu với bảng kích thước socket theo ASME B16.11.
2. Xác định cấp áp lực làm việc: So sánh với áp suất thực tế của hệ thống để chọn đúng Class 3000, 6000 hay 9000, nên chọn dư một cấp để đảm bảo an toàn.
3. Xác định vật liệu phù hợp môi chất: A105 cho ứng dụng thông thường, A182 cho nhiệt độ khắc nghiệt, inox F304/F316 cho môi trường ăn mòn.
4. Cân nhắc dùng co 45 độ khi cần giảm tổn thất áp suất hoặc hạn chế xói mòn cục bộ tại điểm đổi hướng, thay vì mặc định dùng co 90 độ cho mọi vị trí.
5. Kiểm tra bảng áp suất-nhiệt độ (pressure-temperature rating) của vật liệu đã chọn để xác nhận phù hợp với điều kiện vận hành thực tế.
6. Liên hệ đơn vị cung cấp uy tín để được tư vấn kỹ thuật và xác nhận thông số trước khi đặt hàng số lượng lớn.

9. Báo Giá Co Hàn Lồng 45 Độ #3000 Mới Nhất

Giá co hàn lồng 45 độ #3000 phụ thuộc vào các yếu tố: kích thước NPS/DN, vật liệu chế tạo (thép A105, A182 hay inox 304/316), cấp Class (3000, 6000, 9000), xuất xứ sản phẩm và số lượng đặt hàng. So với co hàn lồng 90 độ cùng kích thước và vật liệu, co hàn lồng 45 độ thường có mức giá tương đương hoặc nhỉnh hơn/kém hơn không đáng kể tùy nhà sản xuất, do lượng vật liệu sử dụng gần tương tự nhau.

Vì mức giá thay đổi theo từng cấu hình kỹ thuật cụ thể, Dương Hoàng Phát khuyến khích khách hàng cung cấp đầy đủ thông số (kích thước, vật liệu, Class, số lượng) để nhận được báo giá chính xác và nhanh nhất, tránh chọn nhầm cấu hình gây lãng phí chi phí hoặc không đáp ứng đủ yêu cầu kỹ thuật vận hành.

Câu Hỏi Thường Gặp Về Co Hàn Lồng 45 Độ

1. Khi nào nên dùng co hàn lồng 45 độ thay vì 90 độ?

Nên dùng co 45 độ khi hệ thống cần giảm tổn thất áp suất, hạn chế xói mòn cục bộ do va đập dòng chảy, hoặc khi cần đổi hướng đường ống trên khoảng cách dài một cách êm dịu hơn so với đổi hướng vuông góc.

2. Co hàn lồng 45 độ #3000 có kích thước Center to End khác gì so với 90 độ?

Có. Do góc chuyển hướng nhỏ hơn, kích thước Center to End (khoảng cách từ tâm đến mép cút) của co 45 độ thường ngắn hơn so với co 90 độ cùng kích thước NPS, được quy định cụ thể trong bảng thông số ASME B16.11.

3. Có thể dùng hai co hàn lồng 45 độ thay cho một co 90 độ không?

Về mặt kỹ thuật có thể áp dụng trong một số thiết kế, giúp dòng chảy êm hơn và giảm tổn thất áp suất so với dùng một co 90 độ, tuy nhiên sẽ tốn thêm chi phí vật tư và không gian lắp đặt, nên cần cân nhắc theo yêu cầu cụ thể của hệ thống.

4. Vật liệu A105 và inox 304 cho co hàn lồng 45 độ khác nhau ở điểm nào?

A105 là thép carbon rèn, chịu lực và nhiệt tốt với chi phí hợp lý, phù hợp ứng dụng thông thường. Inox 304 có khả năng chống ăn mòn vượt trội, phù hợp môi trường hóa chất, thực phẩm, nhưng có giá thành cao hơn đáng kể.

Mua Co Hàn Lồng 45 Độ #3000 Chính Hãng Tại Dương Hoàng Phát

Dương Hoàng Phát cung cấp đầy đủ co hàn lồng 45 độ #3000, #6000 theo tiêu chuẩn ASME B16.11, đa dạng vật liệu thép A105, A182 và inox 304/316, kích thước từ DN15 đến DN50, hàng có sẵn số lượng lớn, đầy đủ chứng từ CO, CQ, giao hàng nhanh toàn quốc. Đội ngũ kỹ thuật sẵn sàng tư vấn miễn phí, giúp khách hàng chọn đúng cấp Class và vật liệu phù hợp với hệ thống.

Liên hệ ngay Hotline 0916 02 86 86 – 0962 68 55 68 để được tư vấn và báo giá co hàn lồng 45 độ #3000 nhanh nhất trong 30 phút.
