Mặt bích cổ cao

Mặt bích cổ cao (Weld Neck Flange) là loại mặt bích có độ bền và khả năng chịu áp lực cao nhất trong các kiểu mặt bích phổ biến, nhờ phần cổ vát được hàn giáp mép trực tiếp với đường ống. Dương Hoàng Phát cung cấp mặt bích cổ cao thép đầy đủ tiêu chuẩn, giao hàng nhanh toàn quốc.

1. Mặt Bích Cổ Cao Là Gì?

Mặt bích cổ cao, tên tiếng Anh là Weld Neck Flange, là loại mặt bích có phần cổ hình côn nhô cao lên khỏi thân đĩa bích, đầu cổ được vát mép để hàn giáp mép (butt weld) trực tiếp với đường ống. Đây là điểm khác biệt cốt lõi so với các loại mặt bích khác như hàn lồng (Slip-on) hay mặt bích ren, vốn không có phần cổ vát để hàn thấu.

Nhờ thiết kế phần cổ chuyển tiếp dần từ đường kính ống sang đường kính đĩa bích, mặt bích cổ cao giúp phân bố ứng suất đều hơn tại điểm nối, giảm thiểu tập trung ứng suất – đây là lý do vì sao đây là loại mặt bích được đánh giá có độ bền và khả năng chịu áp lực, chịu nhiệt độ cao vượt trội nhất trong các kiểu mặt bích thông dụng.

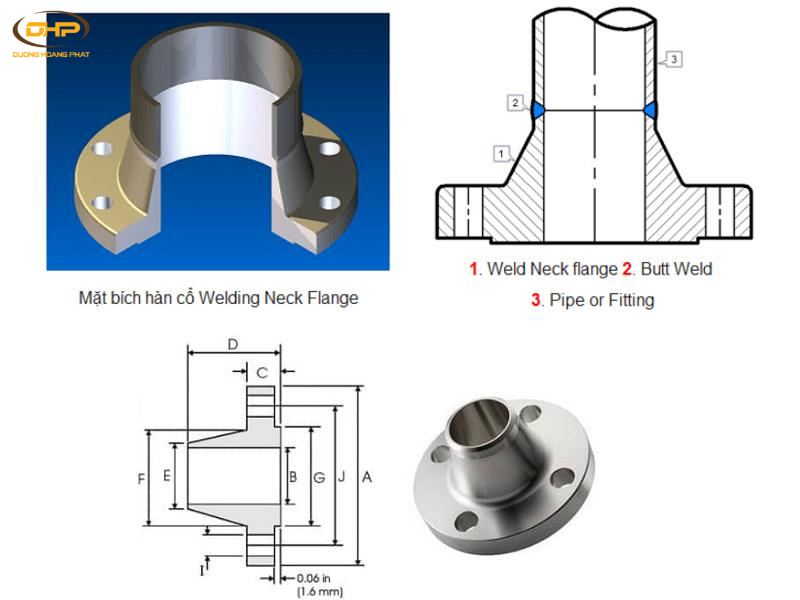

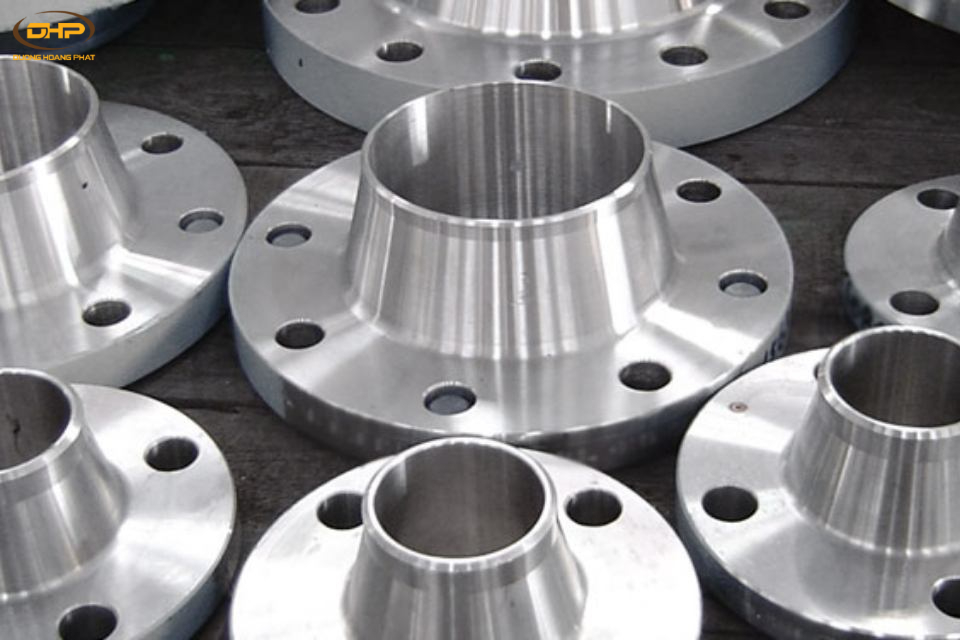

2. Cấu Tạo Và Đặc Tính Kỹ Thuật Của Mặt Bích Cổ Cao

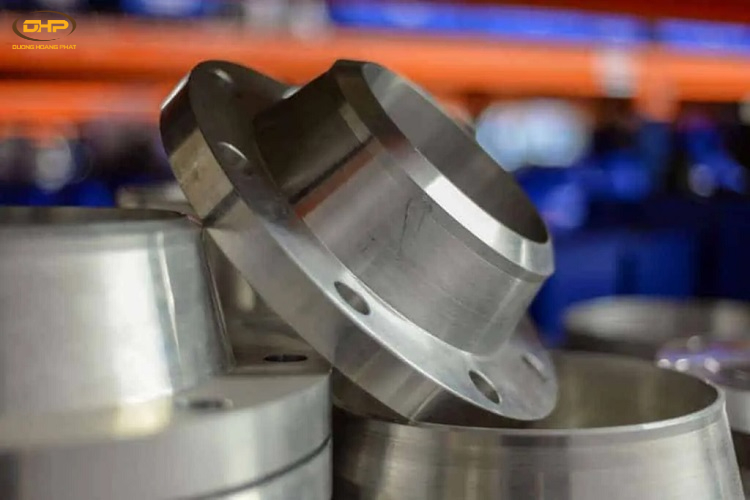

Mặt bích cổ cao có cấu tạo gồm:

• Phần cổ (Neck/Hub): Dạng côn, dày dần từ đầu vát hàn đến thân đĩa bích, chiều dài cổ tùy thuộc vào kích thước và cấp áp lực
• Thân đĩa bích (Flange Body): Phần đĩa tròn mang các lỗ bu lông, có độ dày lớn hơn để chịu lực siết và áp lực nội tại
• Bề mặt kết nối: Phổ biến nhất là kiểu Raised Face (RF), một số ứng dụng đặc biệt dùng kiểu Ring Type Joint (RTJ) cho áp lực cực cao

Đặc tính kỹ thuật nổi bật:

• Khả năng chịu áp lực và nhiệt độ cao nhất trong các loại mặt bích thông dụng
• Chịu tải trọng uốn, rung động và chu kỳ tải trọng (fatigue) tốt hơn đáng kể so với Slip-on hay Socket Weld
• Mối hàn giáp mép với ống cho phép kiểm tra chất lượng bằng phương pháp chụp X-quang (radiography), điều mà mối hàn góc của Slip-on khó thực hiện chính xác
• Giá thành và thời gian gia công cao hơn so với các loại mặt bích khác cùng kích thước

3. Weld Neck Flange Khác Gì So Với Slip-On Và Mặt Bích Ren?

Nhìn chung, mặt bích cổ cao thường được ưu tiên cho các vị trí quan trọng của hệ thống (đầu vào/ra thiết bị chính, van điều khiển áp lực cao), trong khi Slip-on được dùng phổ biến hơn cho các đoạn ống thông thường nhờ chi phí và thời gian thi công thấp hơn.

4. Tiêu Chuẩn Áp Dụng Cho Mặt Bích Cổ Cao Thép

Mặt bích cổ cao thép được sản xuất theo nhiều tiêu chuẩn khác nhau tùy khu vực và yêu cầu dự án:

• ASME/ANSI B16.5: Tiêu chuẩn Mỹ, áp dụng cho kích thước NPS 1/2" đến 24", phân theo các cấp Class 150, 300, 600, 900, 1500, 2500
• BS 4504: Tiêu chuẩn Anh, phân theo cấp PN6, PN10, PN16, PN25, PN40
• JIS B2220: Tiêu chuẩn Nhật Bản, phân theo cấp 5K, 10K, 16K, 20K
• DIN 2633/2634: Tiêu chuẩn Đức, tương ứng các cấp PN tương tự BS

Việc xác định đúng tiêu chuẩn áp dụng cho toàn hệ thống là yếu tố quan trọng hàng đầu, vì kích thước đường kính ngoài, số lỗ bu lông và đường kính tâm lỗ giữa các tiêu chuẩn không tương thích lẫn nhau dù cùng cấp áp lực tương đương.

5. Vật Liệu Chế Tạo Mặt Bích Cổ Cao

• Thép carbon A105: Vật liệu phổ biến nhất, độ bền cơ học cao, giá thành hợp lý, phù hợp ứng dụng công nghiệp thông thường và nhiệt độ trung bình
• Thép hợp kim A182: Dùng cho ứng dụng nhiệt độ rất cao hoặc rất thấp, thường gặp trong hệ thống hơi quá nhiệt, khí hóa lỏng
• Inox A182 F304/F316: Phù hợp môi trường ăn mòn, hóa chất, thực phẩm, dược phẩm nhờ khả năng chống oxy hóa vượt trội

6. Mặt Bích Cổ Cao Được Ứng Dụng Ở Đâu?

• Hệ thống dầu khí, lọc hóa dầu: các điểm kết nối áp lực cao, đầu vào/ra bồn chứa, đường ống chính
• Nhà máy điện, nhiệt điện: đường ống hơi cao áp, tuabin
• Hệ thống hóa chất: các vị trí yêu cầu độ tin cậy tuyệt đối, chống rò rỉ hóa chất nguy hiểm
• Hệ thống khí nén công nghiệp áp lực cao
• Đầu vào/ra của van điều khiển, van an toàn quan trọng trong hệ thống

7. Ai Cần Sử Dụng Mặt Bích Cổ Cao?

• Kỹ sư thiết kế đường ống (piping engineer): Chỉ định mặt bích cổ cao tại các vị trí trọng yếu của hệ thống trong bản vẽ P&ID và isometric.
• Thợ hàn công nghiệp có chứng chỉ: Thực hiện mối hàn giáp mép giữa mặt bích và ống theo đúng quy trình hàn (WPS) đã phê duyệt.
• Kỹ sư QA/QC: Kiểm tra mối hàn bằng phương pháp không phá hủy (NDT) trước khi nghiệm thu, đặc biệt với hệ thống áp lực cao.
• Bộ phận mua hàng, đấu thầu vật tư: Cần xác định đúng tiêu chuẩn, Class và vật liệu để lựa chọn đúng nhà cung cấp và mức giá phù hợp.

8. Cách Chọn Mặt Bích Cổ Cao Phù Hợp

1. Xác định tiêu chuẩn của hệ thống (ASME B16.5, BS 4504, JIS B2220...) để đảm bảo tương thích với các mặt bích và thiết bị khác.
2. Xác định kích thước NPS/DN của tuyến ống cần lắp đặt.
3. Xác định cấp áp lực (Class hoặc PN) dựa trên áp suất làm việc thực tế, nên chọn dư một cấp để đảm bảo an toàn.
4. Xác định vật liệu phù hợp môi chất và nhiệt độ: A105 cho ứng dụng thông thường, A182 cho nhiệt độ khắc nghiệt, inox cho môi trường ăn mòn.
5. Kiểm tra bảng áp suất-nhiệt độ (pressure-temperature rating) của vật liệu đã chọn để xác nhận phù hợp với điều kiện vận hành thực tế.
6. Liên hệ đơn vị cung cấp uy tín để được tư vấn kỹ thuật và xác nhận thông số trước khi đặt hàng.

9. Báo Giá Mặt Bích Cổ Cao Mới Nhất

Giá mặt bích cổ cao phụ thuộc vào các yếu tố: tiêu chuẩn áp dụng (ASME, BS, JIS), kích thước NPS/DN, cấp áp lực (Class/PN), vật liệu (thép carbon, hợp kim hay inox 304/316) và xuất xứ sản phẩm. So với mặt bích hàn lồng (Slip-on) cùng kích thước, mặt bích cổ cao thường có giá cao hơn do lượng vật liệu nhiều hơn (phần cổ dày) và yêu cầu gia công phức tạp hơn; kích thước và cấp áp lực càng lớn thì mức chênh lệch này càng rõ rệt.

Vì mức giá thay đổi khá nhiều theo từng cấu hình kỹ thuật cụ thể, Dương Hoàng Phát khuyến khích khách hàng cung cấp đầy đủ thông số (tiêu chuẩn, kích thước, Class/PN, vật liệu, số lượng) để nhận được báo giá chính xác và nhanh nhất.

Câu Hỏi Thường Gặp Về Mặt Bích Cổ Cao

1. Vì sao mặt bích cổ cao lại đắt hơn mặt bích hàn lồng cùng kích thước?

Do lượng vật liệu chế tạo phần cổ vát nhiều hơn và quy trình gia công cổ côn phức tạp hơn, mặt bích cổ cao (Weld Neck) thường có giá cao hơn mặt bích hàn lồng (Slip-on) cùng kích thước và cấp áp lực, tuy nhiên đổi lại có độ bền và độ tin cậy vượt trội hơn nhiều.

2. Có bắt buộc phải dùng mặt bích cổ cao cho mọi vị trí trong hệ thống áp lực cao không?

Không nhất thiết cho toàn bộ hệ thống, nhưng nên ưu tiên sử dụng tại các vị trí trọng yếu như đầu vào/ra thiết bị chính, van an toàn, hoặc nơi chịu rung động, chu kỳ tải trọng lớn, nơi mà độ tin cậy là yếu tố quan trọng hàng đầu.

3. Mặt bích cổ cao thép có cần kiểm tra không phá hủy (NDT) sau khi hàn không?

Với hệ thống áp lực cao hoặc thuộc ngành dầu khí, hóa chất, nhiều tiêu chuẩn dự án yêu cầu kiểm tra mối hàn giáp mép bằng phương pháp chụp X-quang (RT) hoặc siêu âm (UT) để đảm bảo chất lượng trước khi đưa vào vận hành.

4. Weld Neck Flange có nhiều kiểu bề mặt kết nối không?

Có, phổ biến nhất là Raised Face (RF); với các ứng dụng áp lực cực cao hoặc yêu cầu đặc biệt, có thể dùng kiểu Ring Type Joint (RTJ) với rãnh tròn để lắp gioăng kim loại chuyên dụng.

Mua Mặt Bích Cổ Cao Chính Hãng Tại Dương Hoàng Phát

Dương Hoàng Phát cung cấp đầy đủ mặt bích cổ cao (Weld Neck Flange) theo các tiêu chuẩn ASME B16.5, BS 4504, JIS B2220, đa dạng cấp áp lực Class 150-2500 hoặc PN10-PN40, vật liệu thép carbon A105, hợp kim A182 và inox 304/316, đầy đủ kích thước theo yêu cầu công trình. Hàng có sẵn số lượng lớn, đầy đủ chứng từ CO, CQ, giao hàng nhanh toàn quốc. Đội ngũ kỹ thuật sẵn sàng tư vấn miễn phí, giúp khách hàng chọn đúng cấu hình sản phẩm phù hợp với hệ thống.

Liên hệ ngay hotline 0916 02 86 86 – 0962 68 55 68 để được tư vấn và báo giá mặt bích cổ cao nhanh nhất trong 30 phút.
